اینورتر زیمنس سه فاز 0.37 کیلووات v20 کدفنی 6SL3210-5BE13-7UV0

اینورتر 0.37 کیلووات سه فاز V20 (0.5 اسب بخار)

اگر به دنبال یک درایو ساده، ارزان و کارآمد برای استفاده در کاربردهای پایه هستید، درایو V20 یک انتخاب ایده آل برای شماست. این درایوها در سری های مختلف، گستره توان 0.12 تا 30 کیلووات را پوشش می دهند. سری 6SL3210-5BE13-7UV0 یک درایو سه فاز به سه فاز با توان 0.37 KW است. این درایو در سایز فریم A (FSA) عرضه شده و کوچکترین عضو سه فاز خانواده V20 است. عدم وجود فیلتر در ساختار داخلی درایو از دیگر مشخصات عملیاتی این درایو زیمنس است. در ادامه به بررسی بیشتر اینورتر 0.37 کیلووات سه فاز V20 زیمنس خواهیم پرداخت با من همراه باشید.

مقدمه ای بر درایو V20

درایو V20 از جمله محصولات جدید زیمنس در حوزه درایو است. این درایوها عضوی از خانواده بزرگ درایو سینامیکس زیمنس هستند. V20 یک محصول کارآمد و اقتصادی برای استفاده در کاربردهای پایه است. ویژگی ها و مزایای این درایو را به ندرت می توان در یک درایو پایه پیدا کرد. زمان راه اندازی کوتاه، نصب آسان و صرفه جویی در مصرف انرژی از جمله مشخصه های بارز درایو V20 است. درایوها تنها تجهیزاتی هستند که قابلیت کنترل عملکرد موتور الکتریکی را دارند. VFD امکان تنظیم سرعت موتور روی دور دلخواه و همچنین راه اندازی و توقف نرم موتور را فراهم می کند. درایوها نقش ویژه ای در کاهش مصرف انرژی و افزایش بهره وری سیستم دارند. سری V20 زیمنس مجهز به فناوری کنترلی ویژه ای است که دستیابی به بالاترین میزان بهره وری انرژی را امکانپذیر می کند.

در مقاله ” درایو چیست و چه کاربردهایی دارد ” به بررسی بیشتر این تجهیزات پرداخته ایم.

قابلیت های اینورتر 0.37 کیلووات سه فاز V20

درایو V20 زیمنس، گزینه ای مطلوب برای کاربردهای پایه است. عملکرد همه درایوها یکسان است. این تجهیزات از تکنیک تنظیم فرکانس برای کنترل عملکرد و رفع چالش های راه اندازی موتور الکتریکی بهره می برند. تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه آن ها است. همین توابع عملیاتی تعیین می کنند که درایو برای چه کاربردهایی مناسب است. در واقع توابع عملیاتی را می توان نوعی از تنظیمات پیش فرض دانست که توسط تولید کننده در حافظه درایو ذخیره می شود تا بهترین عملکرد و بهره وری را شاهد باشیم. توابع عملیاتی ویژه اینورتر 0.37 کیلووات سه فاز V20 آن را انتخابی ایده آل جهت استفاده در کاربردهای زیر تبدیل کرده است:

• کنترل پمپ، فن و کمپرسور
• کاربردهایی جابجایی مواد شامل تسمه نقاله و …
• کنترل فرآیندهایی از قبیل میکسر، همزن و …

در واقع می توان از این درایو تقریبا در همه کاربردها استفاده کرد. لازم به ذکر است که در زمان استفاده باید به محدودیت های درایو توجه ویژه داشته باشید.

در مقاله “کاربردهای درایو V20” جزئیات بیشتری در این زمینه بیان کرده ایم.

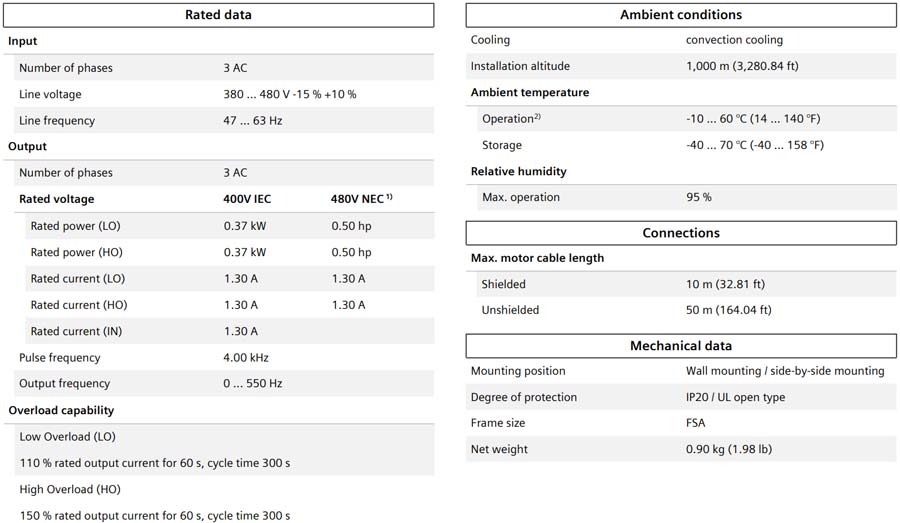

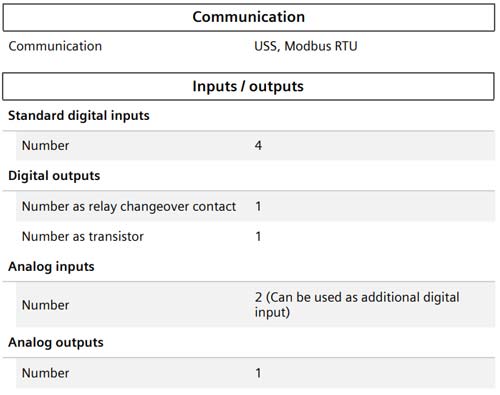

سری6SL3210-5BE13-7UV0  درایو V20 در سایز استاندارد FSA عرضه می شود. شکل زیر ابعاد این درایو را نشان می دهد.   در جه حفاظت این درایو IP20 است و تا رطوبت 95% قابل استفاده است. این درایوها مناسب نصب روی دیوار هستند و می توانید آن ها را در کنار هم نصب کنید. خنک سازی درایو V20  سری 6SL3210-5BE13-7UV0 به کمک جریان هوا و هیت سینک (convection cooling) انجام می شود. این درایو از نمونه های بدون فیلتر داخلی V20 است. در جدول زیر برخی از مشخصات اینورتر 0.37 کیلووات سه فاز V20 بدون فیلتر آمده است.   از جمله پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:

• ورودی و خروجی سه فاز
• فرکانس خروجی بین 0 تا 550 هرتز
• نصب دیواری با قابلیت نصب در کنار هم
• 4 ورودی دیجیتال
• 2 ورودی آنالوگ (قابل استفاده به عنوان ورودی دیجیتال)
• 2 خروجی دیجیتال (یک خروجی رله ای و یک خروجی ترانزیستوری)
• 1 خروجی آنالوگ
• حداکثر طول کابل موتور بدون شیلد 50 متر
• حداکثر طول کابل موتور شیلددار 10 متر
• پشتیبانی از پروتکل های ارتباطی USS و Modbus RTU

اینورتر 0.37 کیلووات سه فاز V20 را می توان به کمک پروتکل های ارتباطی استاندارد، به پی ال سی های مختلف متصل کرد. ارتباط این درایو با پی ال سی بر بستر RS485 برقرار می شود. سری 6SL3210-5BE13-7UV0 با دو پروتکل ارتباطی USS و MODBUS RTU ارتباط برقرار می کند. نوع پروتکل توسط کاربر قابل انتخاب است اما به صورت پیشفرض باس ارتباطی V20 روی پروتکل USS تنظیم شده است. برای پیاده سازی بستر ارتباط RS485، استفاده از یک کابل زوج به هم تابیده شیلددار توصیه می شود. شکل زیر شمایی از ارتباط RS485 درایو با پی ال سی را نشان می دهد.

سهولت تنظیمات و خطایابی

به همان اندازه که انتخاب درایو مناسب جهت انجام صحیح فرآیندها ضروری است، انجام دقیق تنظیمات درایو نیز در عملکرد آن حائز اهمیت است. تنظیمات درایو V20 سه فاز 0.37 کیلووات با استفاده از پنل کاربری BOP (Basic Operation Panel) قابل انجام است. یکی دیگر از کاربردهای این پنل، گزارش وضعیت و هشدارهای مختلف در حین کار درایو است. شکل زیر نمایی از این پنل را به تصویر کشیده است.     به کمک این پنل می توانید موتور را نیز خاموش و روشن کنید. در طی فرآیند کار درایوها، وقوع برخی خطاها رایج است. زیمنس این خطاها را کد گذاری کرده و به کمک یک کد مشخصه روی صفحه نمایش درایو گزارش می کند. به عنوان مثال کد خطای F0001 نشان دهنده وقوع اضافه جریان در مدار است. وقوع خطا نشان دهنده عبور جریان مصرفی موتور از میزان خروجی درایو است. اضافه جریان از جمله مهمترین خطاهای درایو زیمنس است که به دلایل زیر ممکن است ایجاد شود:

• وقوع اتصال کوتاه در موتور
• عدم تطابق توان موتور با توان خروجی اینورتر
• بروز خطای اتصال زمین

در مقاله “آشنایی با مهمترین خطاهای درایو زیمنس” به تشریح کدهای خطا، بیان دلایل وقوع و روش های حل هر کدام پرداخته ایم.

در صورتی که هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان متخصص ما مشتاق پاسخگویی به سوالات شما هستند. اینورتر 0.37 کیلووات سه فاز V20 بدون فیلتر زیمنس را با ضمانت اصالت کالا و خدمات پس از فروش، همین الان از زیمنس کالا بخرید!
