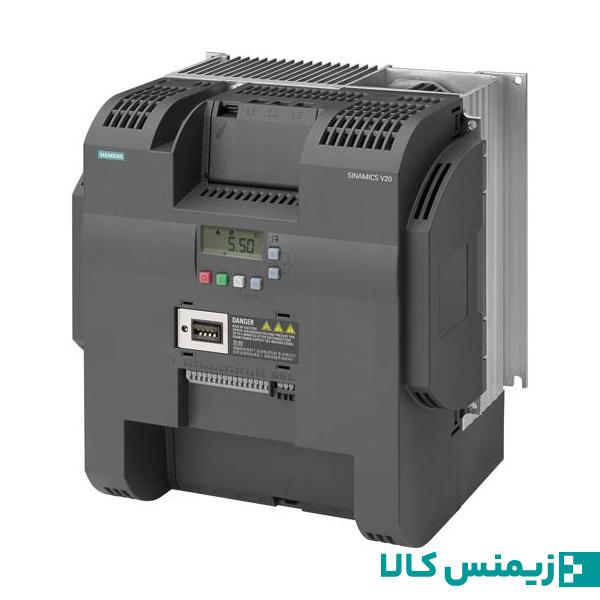

درایو V20 زیمنس از جمله محبوبترین درایوهای موجود در بازار ایران است. درایو 18.5 کیلووات V20 زیمنس با کد فنی 6SL3210-5BE31-8UV0 از نمونه های سه فاز این خانواده درایو زیمنس است. این درایو در کاربردهای سه فاز استاندارد قادر به کنترل عملکرد موتور 18.5 کیلووات است.
لازم به ذکر است این درایو فیلتر داخلی ندارد. چنانچه محیط محل استفاده نویز زیادی دارد، از درایو 18.5 کیلووات فیلتردار v20 زیمنس استفاده کنید. این درایو قابلیت تحمل اضافه بار تا 150 درصد را برای مدت 60 ثانیه دارد.
فریم سایز FSE و درجه حفاظت IP20 از دیگر مشخصات مهم این درایو است. برای آشنایی بیشتر با درایو 18.5 کیلووات V20 زیمنس با من همراه باشید.
مقدمه ای بر درایو V20
درایو SINAMICS V20 از جمله نمونه های مقرون به صرفه درایو زیمنس است. این خانواده کوچکترین عضو سری درایو سینامیکس زیمنس است. نیازهای روز افزاون ارتباطی صنایع و بهبود عملکرد محصولات زیمنس را بر آن داشت تا درایو میکرومستر را با سری سینامیکس جایگزین کند.
قابلیت اعتماد بالا و استفاده آسان، بارزترین شاخصه های درایو V20 است. این درایو از روش های متنوع راه اندازی موتور با درایو پشتیبانی می کند. توابع پیشرفته راه اندازی V20 همه نیازهای کاربردهای پایه را برآورده می کند. در صورت نیاز به توقف می توان از توابع توقف پایه v20 استفاده کرد.
این درایو با ابعاد جمع و جور، یک راه حل ساده و مقرون به صرفه برای برآورده کردن نیازهای پایه کنترل موتور است. راه اندازی سریع، سهولت کار و قیمت مناسب از جمله مزایای اصلی درایو V20 است. خانواده V20 در 9 فریم سایز مختلف، محدوده توان 0.12 کیلووات تا 30 کیلووات (0.16 اسب بخار تا 40 اسب بخار) را پوشش می دهد.
V20 در هر توان دو نمونه درایو فیلتردار و بدون فیلتر عرضه می کند. درایو 18.5 کیلووات V20 زیمنس از نمونه های بدون فیلتر این درایو است. تکنیک های ویژه استفاده شده در طراحی این درایو، دستیابی به بهره وری انرژی از طریق کاهش خودکار شار را امکانپذیر می کند.
علاوه بر این عملکردهای یکپارچه صرفه جویی، مصرف انرژی را به شدت کاهش می دهد.
کاربردهای درایو v20
انواع درایو فرکانس متغیر از تکنیک تنظیم فرکانس برای کنترل عملکرد و رفع چالش های راه اندازی موتور الکتریکی بهره می برند. تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه آن ها است. توابع عملیاتی درایو تعیین می کنند که برای چه کاربردهایی مناسب است.
این توابع را می توان نوعی از تنظیمات پیش فرض دانست که توسط تولید کننده در حافظه درایو ذخیره می شود تا بهترین عملکرد و بهره وری را ارائه کند. توابع عملیاتی ویژه درایو 18.5 کیلووات V20 زیمنس آن را به انتخابی ایده آل برای کاربردهای پایه تبدیل کرده است.
از جمله کاربردهای درایو V20 می توان به موارد زیر اشاره کرد:
- درایو کنترل فن، پمپ و کمپرسور
- کاربردهایی جابجایی مواد شامل تسمه نقاله و …
- کنترل فرآیندهایی از قبیل میکسر، همزن و …
لازم به ذکر است در زمان انتخاب درایو V20 باید به هماهنگی پارامترهای عملیاتی درایو و مصرف کننده توجه کنید.
اطلاعات بیشتر در این زمینه را در مقاله راهنمای انتخاب درایو ببینید.
مشخصات فنی درایو 18.5 کیلووات V20 زیمنس
اینورتر 18.5 کیلووات V20 زیمنس با کد فنی 6SL3210-5BE31-8UV0 عرضه شده است. نمونه های مختلف v20 در 9 فریم سایز متفاوت عرضه می شوند. درایو 18.5 کیلووات V20 در سایز استاندارد FSE عرضه می شود. شکل زیر ابعاد درایو و الگوی سوراخکاری نصب آن را نشان می دهد.
مشخصات ورودی و خروجی
به صورت کلی درایوهای فرکانس متغیر از منظر ورودی و خروجی (قدرت) در دو گروه قرار می گیرند. برخی از نمونه ها اینورتر تکفاز به سه فاز هستند. از این نمونه ها برای راه اندازی موتور سه فاز با برق تکفاز استفاده می شود. گروه دیگر اینورترهای سه فاز (ورودی و خروجی) هستند.
درایو 18.5 کیلووات V20 زیمنس از نمونه های اینورتر سه فاز سینامیکس است. این درایو درجه حفاظت IP20 دارد و مناسب نصب در تابلو برق است. علاوه بر این امکان نصب در کنار هم را نیز دارد. جدول زیر بخشی از مشخصات این درایو را نشان می دهد:
از جمله پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:
- ورودی و خروجی سه فاز
- ولتاژ ورودی 380 تا 480 ولت
- تلرانس ولتاژ ورودی از -15 تا +10 درصد
- فرکانس ورودی بین 47 تا 63 هرتز
- ولتاژ خروجی 400 ولت (استاندارد IEC)
- جریان خروجی در حالت استاندارد 45 آمپر
- جریان خروجی در کاربردهای سنگین 38 آمپر
- فرکانس خروجی بین 0 تا 550 هرتز
- تحمل اضافه بار 110 تا 150 درصد برای مدت 60 ثانیه با چرخه 300 ثانیه
پروتکل های ارتباطی
درایوها به صورت گسترده در صنایع مختلف مورد استفاده قرار می گیرند. در برخی از کاربردها تنها نیاز به کنترل عملکرد موتور داریم. این کاربردها تنها به یک یا چند درایو نیاز دارند. اما اگر قصد استفاده از درایو در قالب اتوماسیون صنعتی را داشته باشید، ارتباط درایو با سایر بخش ها از جمله پی ال سی الزامی است.
اتصال درایو V20 به پی ال سی از دو طریق امکانپذیر است. روش اول استفاده از پروتکل ارتباطی استاندارد است. درایو V20 از پروتکل های USS و MODBUS روی بستر RS485 پشتیبانی می کند. MODBUS یک پروتکل عمومی است که توسط اغلب دستگاه های صنعتی پشتیبانی می شود.
پروتکل USS یک استاندارد اختصاصی برای ارتباط بین تجهیزات برند زیمنس است. به عنوان مثال پی ال سی 1200 از طریق این پروتکل با درایو 18.5 کیلووات V20 زیمنس ارتباط برقرار می کند. جدول زیر را بیینید:
ترمینال های ورودی و خروجی
راه اندازی درایو V20 به روش های مختلفی انجام می شود. در ساده ترین روش از پنل کاربری برای کنترل عملکرد موتور استفاده می شود. اما روش های دیگری نیز می توان برای این منظور مورد استفاده قرار داد. درایو V20 را می توان با استفاده از ماکروها نیز راه اندازی کرد.
ماکروها در واقع تنظیمات سخت افزاری و نرم افزاری پیش فرضی هستند که عملکرد بهینه V20 را تضمین می کنند. به عنوان مثال ماکروی Cn003 درایو V20 امکان عملکرد موتور با سرعت ثابت را فراهم می کند. پیاده سازی این ماکرو با استفاده از ورودی های دیجیتال امکانپذیر است.
ورودی و خروجی های کنترلی درایو 18.5 کیلووات V20 زیمنس به صورت زیر در دسترس است.
- 4 ورودی دیجیتال
- 2 ورودی آنالوگ (قابل استفاده به عنوان ورودی دیجیتال)
- 2 خروجی دیجیتال (یک خروجی رله ای و یک خروجی ترانزیستوری)
- 1 خروجی آنالوگ
از این ترمینال ها برا ارتباط با پی ال سی نیز می توان استفاده کرد. ارتباط لوگو 8 زیمنس با درایو V20 از طریق همین ترمینال ها امکانپذیر است.
پنل کاربری و تنظیمات ساده
انجام دقیق تنظیمات درایو از اهمیت بالایی برخوردار است. به بیان بهتر عملکرد صحیح درایو در گرو انجام صحیح تنظیمات است. درایو 18.5 کیلووات V20 زیمنس به راحتی و با استفاده از پنل کاربری تنظیم می شود. پنل BOP (Basic Operation Panel) درایو V20 علاوه بر قابلیت انجام تنظیمات، امکانات دیگری نیز دارد.
این پنل وقوع خطاهای درایو زیمنس را گزارش می کند. علاوه بر این وضعیت موتور و هشدارهای مختلف در حین کار نیز قابل مشاهده است. پنل تنظیمات V20 مشابه شکل زیر است:
در صورت نیاز به کنترل درایو از فاصله دورتر (مثلا از بیرون تابلو برق) می توانید از پنل کنترل خارجی برای درایو استفاده کنید. برای این منظور لازم است از ماژول واسط مانیتور درایو V20 استفاده کنید. مانیتور خارجی درایو V20 به کمک یک کابل استاندارد به این ماژول متصل می شود.
توسعه قابلیت های درایو 18.5 کیلووات V20 زیمنس
به منظور توسعه قابلیت های تجهیزات برق صنعتی، از لوازم جانبی آن ها استفاده می شود. این تجهیزات تقریبا در همه محصولات مورد استفاده قرار می گیرد. از جمله تجهزات رایجی که دارای لوازم جانبی هستند می توان به موارد زیر اشاره کرد:
درایو V20 نیز با استفاده از برخی تجهیزات جانبی قابل توسعه است. این ماژول ها به منظور افزایش عملکرد و بهبود قابلیت های کنترلی درایو مورد استفاده قرار می گیرند. اتصال ماژول ها به درایو از طریق EXPANTION PORT انجام می شود. از جمله ماژول های توسعه درایو 18.5 کیلووات V20 زیمنس می توان موارد زیر را نام برد:
- پنل کنترلی خارجی
- I/O Extension Module
- BOP Interface Module
- Parameter Loader
- SINAMICS V20 Smart Access
- Dynamic Breaking Module
- ماژول ترمز V20
هر ماژول قابلیت متفاوتی را به درایو اضافه می کند. به عنوان مثال ماژول دسترسی هوشمند امکان کنترل V20 از طریق تلفن همراه را فراهم می کند. شکل زیر شمایی از نحوه اتصال درایو به مدار و تجهیزات جانبی را نشان می دهد.
خرید درایو V20 زیمنس
با توجه به اهمیت عملکرد صحیح درایوها در انجام صحیح فرآیندها، خرید نمونه نو و ارجینال از اهمیت بالایی برخوردار است. در حال حاضر نمایندگی زیمنس در ایران غیرفعال است و این موضوع تامین کالای ارجینال را تحت تاثیر قرار داده است.
ما در فروشگاه زیمنس کالا همه تلاشمان را برای تامین کالای اصلی با قیمت مناسب به کار می گیریم. ما به محصولاتی که می فروشیم ایمان داریم به همین دلیل همه محصولات را با ضمانت اصالت، آکبند بودن کالا و یکسال گارانتی عرضه می کنیم.
همین الان درایو 18.5 کیلووات V20 زیمنس را با ضمانت اصالت و آکبند بودن کالا و خدمات پس از فروش، از زیمنس کالا بخرید! در صورتی که هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان متخصص ما مشتاق پاسخگویی به سوالات شما هستند.
