SINAMICS V20 inverter – 3 AC 380 to 480 V – INTEGRATED FILTER C سه فاز – با فیلتر داخلی 3
درایو 1.5 کیلووات سه فاز V20 فیلتردار
درایو V20 زیمنس یک انتخاب ساده، ارزان و کارآمد برای استفاده در کاربردهای پایه است. این خانواده درایو زیمنس گستره توان 0.12 تا 30 کیلووات را پوشش می دهد. نمونه های تکفاز این درایو در رنج توان 0.12 تا 3 کیلووات و نمونه های سه فاز در رنج 0.37 تا 30 کیلووات عرضه می شوند.
سری 6SL3210-5BE21-5CV0 یک درایو سه فاز با توان 1.5 KW است. این درایو از نمونه های فیلتردار درایو V20 است و در فریم سایز FSA عرضه شده است. در ادامه به بررسی درایو 1.5 کیلووات سه فاز V20 فیلتردار خواهیم داد. با من همراه باشید
مقدمه ای بر درایو V20
درایو V20 زیمنس، با نام اینورتر یا کنترل دور سینامیکس V20 زیمنس نیز در بازار معروف است. این درایو جمع و جور و ساده از سری اینورترهای اقتصادی زیمنس است. ویژگی ها و مزایای این درایو به ندرت در یک درایو پایه یافت می شود.
زمان راه اندازی کوتاه، نصب آسان و صرفه جویی در مصرف انرژی از جمله مشخصه های بارز اینورتر V20 است. این درایو مجهز به فناوری کنترلی ویژه ای است که دستیابی به بالاترین میزان بهره وری انرژی را امکانپذیر می کند.
قابلیت های ارتباطی V20، امکان اتصال به درایو به شبکه اتوماسیون صنعتی را فراهم می کند. همچنین قابلیت های حفاظتی دارد که درایو و موتور را در برابر خطاهای احتمالی ایمن می کند.
کاربردهای درایو V20
درایو V20، گزینه ای مطلوب برای کاربردهای پایه است. درایوها از تکنیک تنظیم فرکانس برای کنترل عملکرد و راه اندازی موتور الکتریکی بهره می برند.
جزئیات بیشتر در مورد ساختار داخلی و عملکرد درایو را در مقاله “درایو چیست و چه کاربردهایی دارد” ببینید.
تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه ای است که ارائه می کنند. توابع عملیاتی درایو V20 سه فاز 1.5 کیلووات، آن را انتخابی ایده آل جهت استفاده در کاربردهای زیر تبدیل کرده است:
- کنترل پمپ، فن و کمپرسور
- کاربردهایی جابجایی مواد شامل تسمه نقاله و …
- کنترل فرآیندهایی از قبیل میکسر، همزن و …
در واقع می توان از این درایو تقریبا در همه کاربردها استفاده کرد. لازم به ذکر است که در زمان استفاده باید به محدودیت های درایو توجه ویژه داشته باشید. در مقاله کاربردهای درایو V20 در صنایع مختلف جزئیات بیشتری در این زمینه را از نظر گذرانده ایم.
اینورتر سه فاز 1.5 کیلووات V20 فیلتردار
اغلب قابلیت ها و مشخصات این درایو مشابه درایو 1.5 کیلووات سه فاز V20 بدون فیلتر است. تفاوت اصلی این دو درایو در فیلتر داخلی آن ها است. سری 6SL3210-5BE21-5CV0 درایو V20 در سایز استاندارد FSA عرضه می شود. شکل زیر ابعاد این درایو را نشان می دهد.

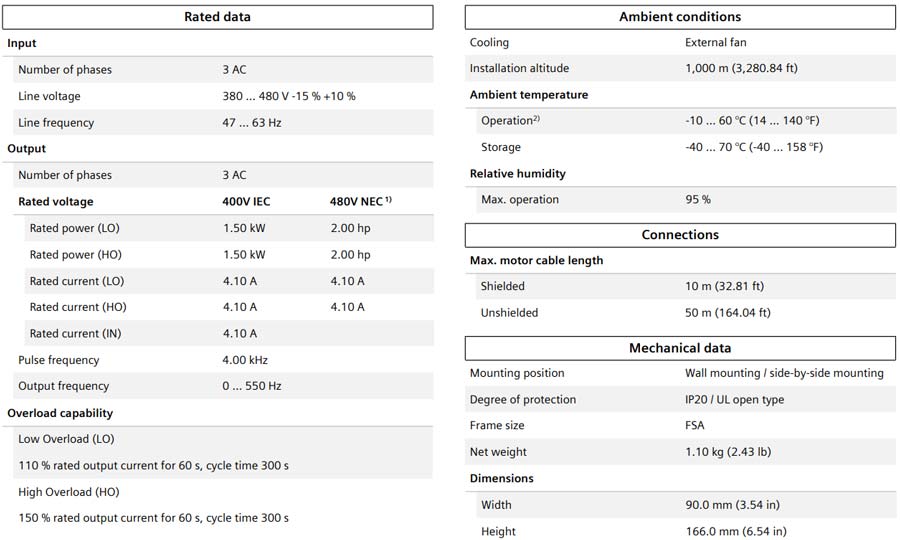

این درایو با در جه حفاظت IP20 قابلیت نصب در کنار هم را دارد. برای خنک کردن درایو V20 سری 6SL3210-5BE21-5CV0 لازم است از فن خارجی استفاده کنید. همچنین لازم به ذکر است این درایو از فیلتر داخلی کلاس A بهره می برد. جدول زیر برخی از مشخصات درایو 1.5 کیلووات سه فاز فیلتردار V20 را نشان می دهد.

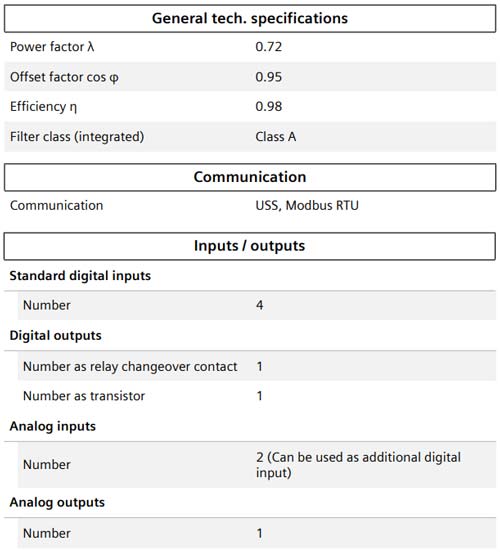

از دیگر پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:
- فرکانس خروجی بین 0 تا 550 هرتز
- نصب دیواری با قابلیت نصب در کنار هم
- 4 ورودی دیجیتال
- 2 ورودی آنالوگ (قابل استفاده به عنوان ورودی دیجیتال)
- 1 خروجی دیجیتال رله ای
- 1 خروجی دیجیتال ترانزیستوری
- 1 خروجی آنالوگ
- حداکثر طول کابل موتور بدون شیلد 50 متر
- حداکثر طول کابل موتور شیلددار 10 متر
- دارای فیلتر داخلی کلاس A
- پشتیبانی از پروتکل های ارتباطی USS و Modbus RTU
درایو 1.5 کیلووات سه فاز V20 فیلتردار را می توانید مستقیما به انواع مختلف پی ال سی، از جمله plc s7 1200 زیمنس متصل کنید. ارتباط درایو با پی ال سی بر بستر RS485 برقرار می شود. انتخاب نوع پروتکل ارتباطی از بین USS یا MODBUS RTU به انتخاب کاربر انجام می شود اما به صورت پیشفرض باس ارتباطی V20 روی پروتکل USS تنظیم شده است.
راه اندازی موتور با درایو V20
به همان اندازه که انتخاب درایو مناسب جهت انجام صحیح فرآیندها ضروری است، انجام صحیح تنظیمات درایو نیز در عملکرد صحیح آن نقش دارد. تنظیمات درایو V20 از طریق پنل کاربری آن قابل انجام است. این درایو مجهز به یک پنل BOP است که علاوه بر قابلیت انجام تنظیمات، امکان مشاهده وضعیت و هشدارهای مختلف در حین کار را نیز فراهم می کند. شکل زیر نمایی از این پنل را به تصویر کشیده است.
به کمک این پنل می توانید موتور را خاموش و روشن کنید و تنظیمات مورد نیاز را روی درایو انجام دهید. در مقاله “راه اندازی سریع موتور با درایو V20“، روش راه اندازی مستقیم را تشریح کرده ایم. یکی از قابلیت های مهم خانواده V20 زیمنس ماکروهای کنترلی متنوع آن ها است. ماکروها در واقع تنظیمات پیشفرض هستند که به منظور بهبود عملکرد و کارایی در حافظه درایو ذخیره شده اند.
به کمک پنل کاربری می توانید ماکروی مورد نظر جهت کنترل موتور را انتخاب و پارامترهای مورد نیاز آن را تنظیم کنید. به عنوان مثال ماکروی CN001 درایو V20 قابلیت کنترل عملکرد موتور از طریق پنل کاربری را فراهم می کند. لازم به ذکر است برای فعال سازی ماکروها علاوه بر تنظیمات نرم افزاری درایو، لازم است ورودی های درایو نیز با استاندارد خاصی پیکره بندی شوند.
آخرین کاربرد پنل کاربری درایو V20 مشاهده خطاها است. در طول فرآیند کنترل موتور توسط درایو وقوع برخی خطاها رایج است. این خطاها با کدهای استاندارد مشخصی بر روی پنل نمایش داده می شوند. هر کدام از این کدها مفهوم متفاوتی دارند. در مقاله مهمترین خطاهای درایو زیمنس می توانید با مهمترین خطاهای احتمالی آشنا شوید.
در صورتی که هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان متخصص ما مشتاق پاسخگویی به سوالات شما هستند. درایو 1.5 کیلووات سه فاز V20 فیلتردار زیمنس را با ضمانت اصالت کالا و خدمات پس از فروش، همین الان از زیمنس کالا بخرید!
