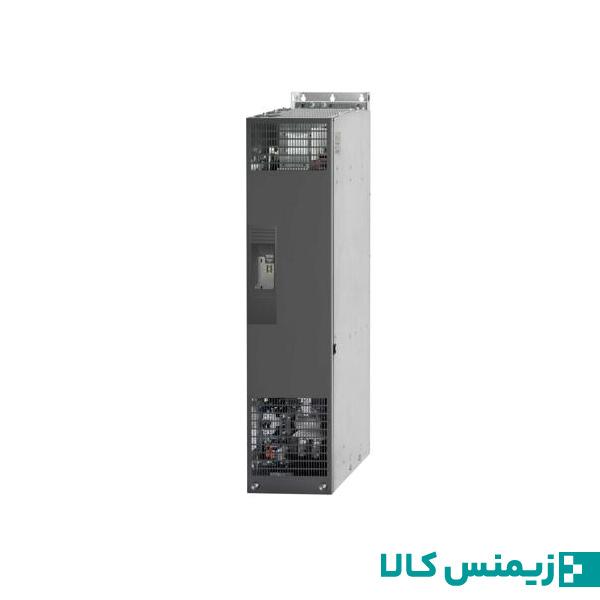

درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس، کد فنی 6SL3224-0XE42-0UA0

درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس، یکی از نمونه های درایو سه فاز سینامیکس است. سری G120 نسبت به سایر سری های درایو سینامیکس زیمنس یک قابلیت ویژه دارد. طراحی این درایو ماژولار است. این درایوها برای فرآیندهای پیوسته در کاربری های متوسط یک انتخاب ویژه هستند.

در کاربردهای گسسته، برای کاربری های پایه می توان از درایو G120 زیمنس استفاده کرد. سری های مختلف این درایو، گستره توان 0.37 تا 250 کیلووات را پوشش می دهد. سری 6SL3224-0XE42-0UA0 یک درایو سه فاز با توان 250 کیلووات است. این درایو فاقد فیلتر داخلی و ماژول ترمز است.

اینورتر 250 کیلووات G120 زیمنس در سایز فریم GX (FSGX) عرضه شده است. با بررسی بیشتر درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس همراه من باشید.

مقدمه ای بر درایو G120

درایو G120 عضو خانواده سینامیکس درایو زیمنس است. اصلی ترین مزیت این درایو نسبت به سایر محصولات زیمنس، طراحی ماژولار و الگوریتم های حفاظتی ویژه آن است. اگر چه طراحی ماژولار فرآیند انتخاب درایو را با دشواری هایی مواجه می کند، با این وجود مزایای خاص خود را دارد.

در کاربردهای ساده تر می توان از نمونه های کامپکت این درایو استفاده کرد. درایو G120C زیمنس تقریبا تمام قابلیت های G120 را دارد. با این تفاوت که به صورت یکپارچه طراحی شده است. اگر به دنبال یک گزینه ایده آل برای استفاده در کاربردهای پایه هستید، درایو V20 زیمنس بهترین گزینه برای شماست.

در طراحی درایو G120 زیمنس به سهولت کاربری توجه ویژه شده است. از نصب درایو تا راه اندازی و عملیات تعمیر و نگهداری این درایو به راحتی قابل انجام است. طراحی ماژولار G120 فرآیند نگهداری را نیز تسهیل می کند. در صورت آسیب دیدن درایو، می توانید تنها بخش آسیب دیده را تعویض کنید.

کاربردهای درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس

راه اندازی موتور با درایو مزایای زیادی برای صنایع دارد. علاوه بر این درایو تنها دستگاهی است که امکان کنترل عملکرد موتور را دارد. نقش درایو در کاهش مصرف انرژی سبب گسترش استفاده از آن در صنایع مختلف شده است. تنوع کاربرد و نیازهای صنایع مختلف سبب عرضه انواع گوناگونی از درایو شده است.

هر کدام از درایوها کاربرد خاصی دارند. تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه آن ها است. توابع عملیاتی تعیین می کنند که درایو برای چه کاربردهایی مناسب است. این توابع نوعی از تنظیمات پیش فرض هستند که توسط تولید کننده در حافظه درایو ذخیره می شود و کاربر با بارگذاری آن ها روی درایو، بهترین عملکرد و بهره وری انرژی را تجربه می کند.

درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس در کاربردهای پیوسته در سطح متوسط و در کاربردهای گسسته در سطح پایه قابل استفاده است. تعداد دفعات خاموش و روشن شدن موتور از جمله تفاوت های اصلی این کاربردها است. به صورت کلی می توان کاربردهای این درایو را در سه گروه کاربردی زیر بیان کرد:

• درایو کنترل فن، پمپ و کمپرسور
• نوار نقاله و جابجایی مواد
• کاربردهای پردازشی مانند میکسر، همزن و …

در صنایع مختلف برای کاربردهای فوق می توان از درایو G120 زیمنس استفاده کرد. نکته مهمی که در استفاده از این درایو باید مورد توجه قرار بگیرد، عدم وجود ماژول ترمز داخلی در ساختار آن است. برخی از کاربردها نیاز به توقف سریع موتور دارند. در این کاربردها استفاده از ترمز ضروری است.

مشخصات فنی درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس

سری 6SL3224-0XE42-0UA0 درایو G120 در سایز استاندارد FSGX عرضه می شود. ساختار ماژولار درایو به سه بخش اصلی تقسیم می شود که عبارتند از:

• ماژول قدرت
• ماژول کنترل
• پنل کاربری

طبق اطلاعات درج شده در دیتاشیت، ماژول قدرت درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس از سری PM240  است. کلیه مشخصات فنی درج شده در دیتاشیت مرتبط با ماژول قدرت درایو است. اطلاعات مرتبط با پروتکل های ارتباطی درایو و نحوه اتصال به پی ال سی در دیتاشیت پنل کنترلی درج می شود.

مشخصات ورودی و خروجی

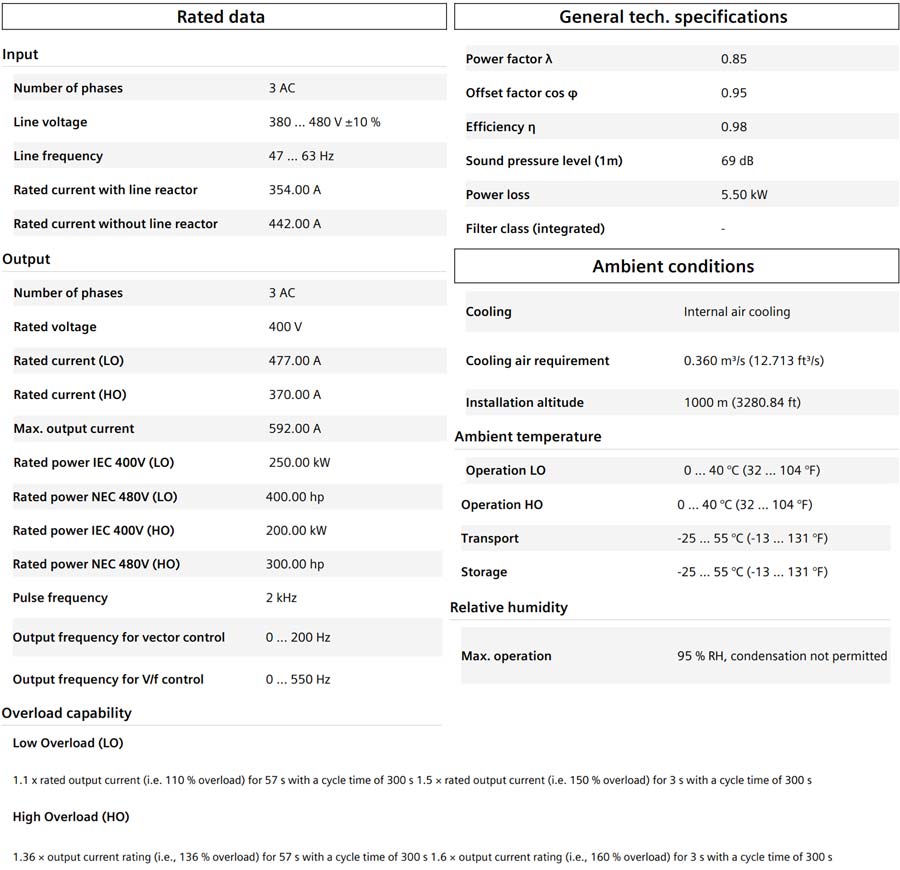

ولتاژ ورودی و خروجی این درایو سه فاز است. توان خروجی درایو متناسب با نوع کاربری تغییر می کند. در کاربردهای سنگین توان درایو یک رنج کمتر شده و به 200 کیلووات می رسد. جدول زیر را ببینید:

از جمله پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:

• ورودی و خروجی سه فاز
• فرکانس خروجی بین 0 تا 550 هرتز در مد کنترلی V/f و 0 تا 200 هرتز در مد کنترل برداری
• جریان خروجی 477 آمپر برای کاربرد استاندارد و 370 آمپر در کاربردهای سنگین
• حداکثر جریان خروجی 592 آمپر
• فرکانس پالس 2 کیلوهرتز
• قابلیت تحمل 1.36 برابر جریان نامی برای مدت 57 ثانیه در کاربرد سنگین (یک بار در هر بازه 300 ثانیه ای)

ابعاد و استانداردها

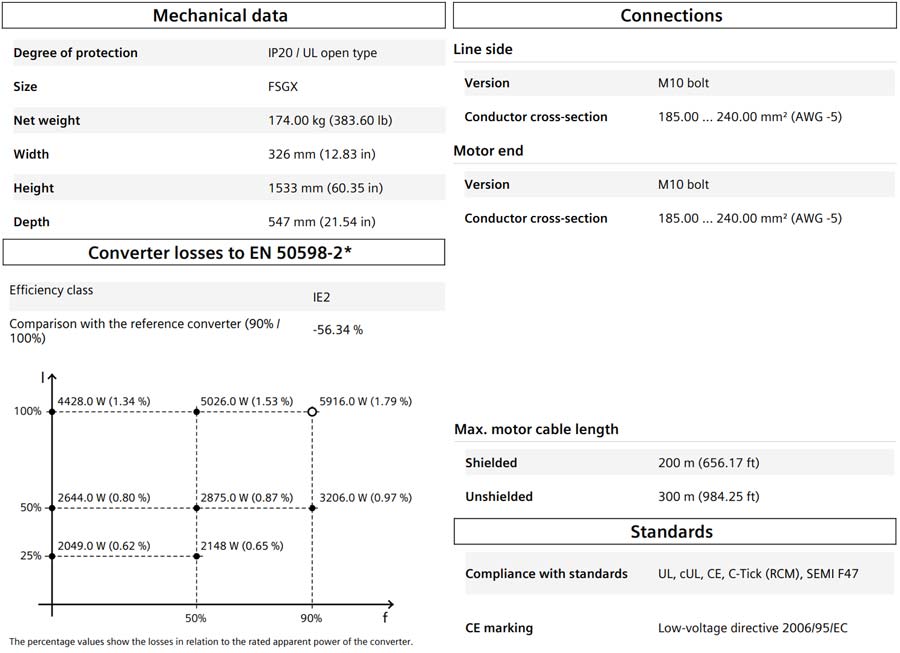

درایو G120 با وجود قابلیت های گسترده و توانمندی های بالا، ابعاد جمع و جوری دارد. ابعاد کوچک درایو سبب سهولت نصب آن در تابلو برق می شود. از سوی دیگر در هزینه های ساخت تابلو و ... نیز صرفه جویی می کند. درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس در سایز استاندارد FSGX عرضه شده است. جدول زیر را ببینید:

درجه حفاظت این درایو IP20 و مناسب نصب در داخل تابلو برق است. وزن خالص درایو نیز 174 کیلوگرم بیان شده است.

با توجه به ضرورت استانداردسازی تجهیزات مختلف، موسسات زیادی در سراسر دنیا اقدام به انتشار استاندارد می کنند. هر کدام از استانداردها روی بخش خاصی از مشخصات عملیاتی و ... تمرکز می کنند. طبق اطلاعات جدول فوق درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس استانداردهای زیر را اخذ کرده است:

• UL
• cUL
• CE
• C-Tick (RCM)
• SEMI F47

ملاحظات طراحی و مکان استفاده از تجهیزات تعیین کننده استانداردهای ضروری مورد نیاز تجهیزات است.

تنظیمات و خطایابی

تنظیمات درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس به راحتی با استفاده از پنل کاربری درایو قابل انجام است. به کمک این پنل می توانید موتور را خاموش و روشن کنید. علاوه بر این گزارش وضعیت و هشدارهای مختلف در حین کار درایو روی پنل قابل مشاهده است.

پنل کاربری G120 در دو سری پایه و هوشمند عرضه می شود. لازم به ذکر است استفاده از پنل کاربری G120 ضروری نیست. در صورت تمایل می توانید تنظیمات را به کمک نرم افزار STARTER یا تیا پرتال انجام دهید. شکل زیر را ببینید:

در طول کار درایوها، وقوع برخی خطاها رایج است. زیمنس این خطاها را کد گذاری کرده و به کمک یک کد مشخصه روی صفحه نمایش درایو گزارش می کند. به عنوان مثال کد خطای F0002 نشان دهنده افزایش ولتاژ در مدار است.

این خطا زمانی رخ می دهد که ولتاژ از سطح استاندارد تجاوز کند. جالب است بدانید این خطا ممکن است در ورودی یا خروجی درایو اتفاق بیافتد. افزایش ولتاژ از جمله خطاهای درایو زیمنس است که سبب توقف موتور می شود. این خطا با کد F2 شناخته می شود و به دلایل مختلفی ممکن است اتفاق بیافتد.

خرید درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات زیمنس می کنند. درایو G120 از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان درایو 250 کیلووات بدون ماژول ترمز G120 زیمنس را با ضمانت اصالت و آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید.
