درایو زیمنس v20 سه فاز 7.5کیلووات 6SL3210-5BE27-5CV0

اینورتر 7.5 کیلووات فیلتردار V20 زیمنس

درایو V20 زیمنس با کد فنی 6SL3210-5BE27-5CV0 توان عملیاتی 7.5 کیلووات را برای کاربردهای سه فاز استاندارد پوشش می دهد. این درایو دارای فیلتر داخلی کلاس A بوده و قابلیت تحمل اضافه بار تا 150 درصد را برای مدت 60 ثانیه دارد. فریم سایز FSD و درجه حفاظت IP20 از دیگر مشخصات مهم این درایو است. برای کسب اطلاعات بیشتر در مورد اینورتر 7.5 کیلووات فیلتردار V20 زیمنس با من همراه باشید.

مقدمه ای بر درایو V20

درایو  SINAMICS V20از جمله نمونه های مقرون به صرفه درایو زیمنس است. قابلیت اعتماد بالا و استفاده آسان، سری V20 را به انتخابی ویژه برای کاربردهای پایه تبدیل کرده است. این درایوها با ابعاد جمع و جور، یک راه حل ساده و مقرون به صرفه برای برآورده کردن نیازهای پایه کنترل موتور است. راه اندازی سریع، سهولت کار و قیمت مناسب از جمله مزایای اصلی درایو V20 است. خانواده V20 محدوده توان 0.12 کیلووات تا 30 کیلووات (0.16 اسب بخار تا 40 اسب بخار) را پوشش می دهد. تکنیک های ویژه استفاده شده در طراحی این درایو، دستیابی به بهره وری انرژی از طریق کاهش خودکار شار را امکانپذیر می کند. علاوه بر این عملکردهای یکپارچه صرفه جویی، مصرف انرژی را به شدت کاهش می دهد.

کاربردهای درایو V20

درایو V20، گزینه ای مطلوب برای کاربردهای پایه است. همه درایوها از تکنیک تنظیم فرکانس برای کنترل عملکرد و رفع چالش های راه اندازی موتور الکتریکی بهره می برند. تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه آن ها است. توابع عملیاتی درایو تعیین می کنند که برای چه کاربردهایی مناسب است. این توابع را می توان نوعی از تنظیمات پیش فرض دانست که توسط تولید کننده در حافظه درایو ذخیره می شود تا بهترین عملکرد و بهره وری را ارائه کند. اینورتر 7.5 کیلووات فیلتردار V20 زیمنس آن را به انتخابی ایده آل جهت استفاده در کاربردهای زیر تبدیل کرده است:

• کنترل پمپ، فن و کمپرسور
• کاربردهایی جابجایی مواد شامل تسمه نقاله و …
• کنترل فرآیندهایی از قبیل میکسر، همزن و …

با در نظر گرفتن محدودیت های کاربردی درایو، می توان از V20 تقریبا در همه کاربردها استفاده کرد.

در مقاله “کاربردهای درایو V20” جزئیات بیشتری در این زمینه بیان کرده ایم.

مشخصات فنی درایو 7.5 کیلووات فیلتردار V20

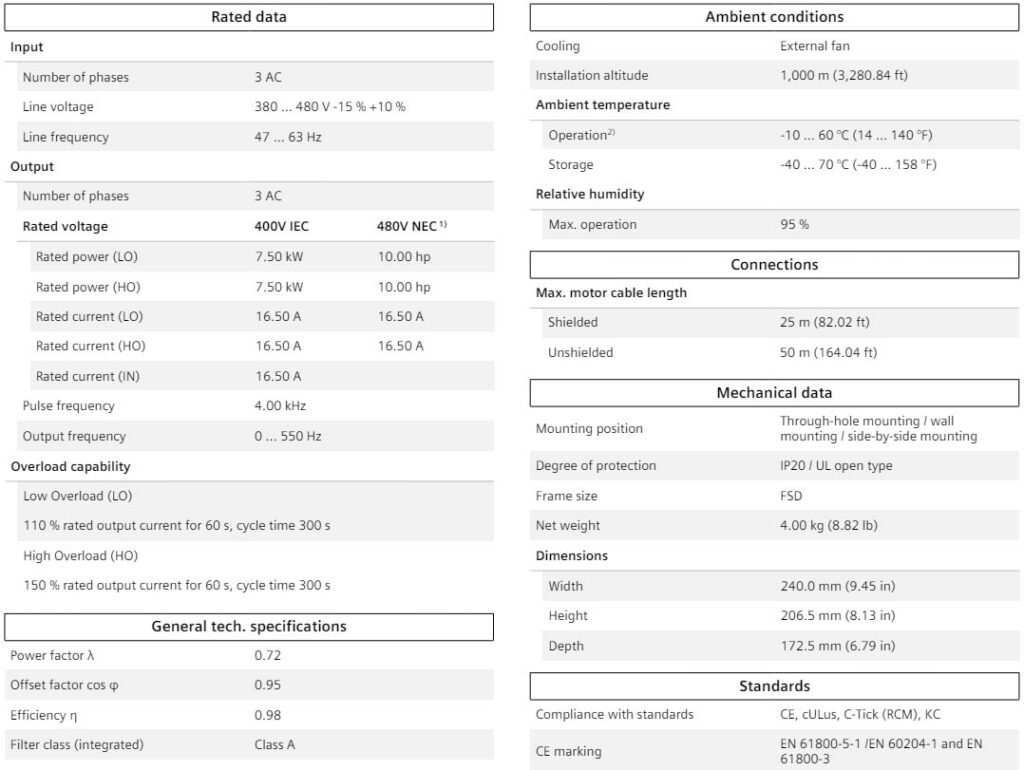

سری 6SL3210-5BE27-5CV0 درایو V20 در سایز استاندارد FSD عرضه می شود. شکل زیر ابعاد درایو و الگوی سوراخکاری نصب آن را نشان می دهد.   در جه حفاظت این درایو IP20 است و تا رطوبت 95% قابل استفاده است. این درایوها را می توانید روی دیوار یا داخل تابلو برق در کنار هم نصب کنید. خنک سازی این سری از درایو V20  به کمک فن خارجی انجام می شود. جدول زیر برخی از مشخصات فنی اینورتر 7.5 کیلووات فیلتردار V20 زیمنس را نشان می دهد.   از جمله پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:

• ورودی و خروجی سه فاز
• فرکانس خروجی بین 0 تا 550 هرتز
• نصب دیواری و داخل تابلو برق با قابلیت نصب در کنار هم
• 4 ورودی دیجیتال
• 2 ورودی آنالوگ (قابل استفاده به عنوان ورودی دیجیتال)
• 2 خروجی دیجیتال (یک خروجی رله ای و یک خروجی ترانزیستوری)
• 1 خروجی آنالوگ
• حداکثر طول کابل موتور بدون شیلد 50 متر
• حداکثر طول کابل موتور شیلددار 25 متر
• فیلتر داخلی کلاس A
• پشتیبانی از پروتکل های ارتباطی USS و Modbus RTU

درایو 7.5 کیلووات فیلتردار V20 زیمنس را می توان با بهره مندی از پروتکل های ارتباطی استاندارد، به پی ال سی های مختلف متصل کرد. این درایو روی بستر RS485 با انواع پی ال سی زیمنس و سایر تجهیزات ارتباط برقرار می کند. به صورت پیشفرض باس ارتباطی V20 روی پروتکل USS تنظیم شده است و در صورت نیاز می توان آن را به MODBUS RTU تغییر داد.

در مقاله “راهنمای اتصال درایو V20 به پی ال سی” جزئیات بیشتری در این زمینه بیان کرده ایم.

تنظیمات ساده و کاربر پسند

در کنار اهمیت بالای انتخاب درایو، انجام دقیق تنظیمات نیز از اهمیت بالایی برخوردار است. اینورتر 7.5 کیلووات فیلتردار V20 را می توان به کمک پنل کاربری تنظیم کرد. پنل کاربری BOP (Basic Operation Panel) درایو V20 علاوه بر قابلیت انجام تنظیمات، امکان مشاهده وضعیت و هشدارهای مختلف در حین کار را نیز فراهم می کند. شکل زیر نمونه ای از این پنل را نشان می دهد: در صورت استفاده از ماکروی CN001 درایو V20، کنترل عملکرد موتور به کمک این پنل انجام می شود. علاوه بر این در صورت نیاز به کنترل درایو از فاصله دورتر (مثلا از بیرون تابلو برق) می توانید از پنل کنترل خارجی برای درایو استفاده کنید. برای این منظور لازم است از ماژول واسط مانیتور درایو V20 استفاده کنید. مانیتور خارجی به کمک یک کابل استاندارد به این ماژول متصل می شود. همچنین در راه اندازی درایو v20 که عموما برای تست عملکرد درایو و موتور انجام می شود، با استفاده از این پنل صورت می گیرد.

ماژول های توسعه V20

اینورتر 7.5 کیلووات فیلتردار V20 زیمنس را می توان با استفاده از برخی ماژول ها توسعه داد. این ماژول ها به منظور افزایش عملکرد و بهبود قابلیت های کنترلی درایو مورد استفاده قرار می گیرند. اتصال ماژول ها به درایو از طریق EXPANTION PORT انجام می شود. از جمله ماژول های توسعه V20 می توان موارد زیر را نام برد:

• External BOP
• I/O Extension Module
• BOP Interface Module
• Parameter Loader
• SINAMICS V20 Smart Access
• Dynamic Breaking Module
• Breaking Resistor

هر ماژول قابلیت متفاوتی را به درایو اضافه می کند. به عنوان مثال ماژول دسترسی هوشمند امکان کنترل V20 از طریق تلفن همراه را فراهم می کند. شکل زیر شمایی از نحوه اتصال درایو به مدار و تجهیزات جانبی را نشان می دهد. در صورتی که هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان متخصص ما مشتاق پاسخگویی به سوالات شما هستند. اینورتر 7.5 کیلووات فیلتردار V20 را با ضمانت اصالت کالا و خدمات پس از فروش، همین الان از زیمنس کالا بخرید!
