اینورتر زیمنس V20 سه فاز 3کیلووات 6SL3210-5BE23-0UV0

درایو سه فاز 3  کیلووات V20، بدون فیلتر

اگر به دنبال یک درایو ساده، ارزان و کارآمد برای استفاده در کاربردهای پایه هستید، درایو V20 زیمنس یک انتخاب ایده آل برای شماست. این خانواده درایو زیمنس، گستره توان 0.12 تا 30 کیلووات را پوشش می دهد. سری 6SL3210-5BE23-0UV0 یک درایو سه فاز به سه فاز با توان 3 KW است. این درایو در سایز فریم B (FSB) عرضه شده و از نمونه درایوهای بدون فیلتر داخلی زیمنس است. در ادامه به بررسی درایو سه فاز 3 کیلووات V20 زیمنس خواهیم پرداخت با من همراه باشید.

مقدمه ای بر درایو V20

درایو V20 زیمنس، یک محصول کارآمد و اقتصادی است که توسط زیمنس برای استفاده در کاربردهای پایه طراحی شده است. ویژگی ها و مزایای این درایو را به ندرت می توان در یک درایو پایه پیدا کرد. زمان راه اندازی کوتاه، نصب آسان و صرفه جویی در مصرف انرژی از جمله مشخصه های بارز درایو V20 است. درایوها تنها تجهیزاتی هستند که قابلیت کنترل عملکرد موتور الکتریکی را دارند. VFD امکان تنظیم سرعت موتور روی دور دلخواه و همچنین راه اندازی و توقف نرم موتور را فراهم می کند. اگر صرفا به دنبال راه اندازی و توقف نرم موتور هستید، سافت استارتر زیمنس نیز می تواند انتخاب مناسبی برای شما باشد. درایوها نقش ویژه ای در کاهش مصرف انرژی و افزایش بهره وری سیستم دارند. سری V20 زیمنس مجهز به فناوری کنترلی ویژه ای است که دستیابی به بالاترین میزان بهره وری انرژی را امکانپذیر می کند. در صنایعی که فرآیندها را به کمک اتوماسیون صنعتی کنترل می کنند، ارتباط PLC (به عنوان مغز متفکر سیستم) با سایر بخش ها الزامی است. این ارتباط بر بستر پروتکل های استاندارد صنعتی انجام می شود تا اطمینان حاصل کنیم که اطلاعات به درستی منتقل شده اند. درایو V20 قابلیت های ارتباطی متنوعی دارد که امکان کنترل موتور از طریق اتوماسیون صنعتی را فراهم می کند.

کاربردهای درایو V20

درایو V20، گزینه ای مطلوب برای کاربردهای پایه است. عملکرد درایوها یکسان است. تفاوت اصلی نمونه های مختلف درایو در توابع عملیاتی ویژه آن ها است. توابع عملیاتی تعیین می کنند که درایو برای چه کاربردهایی مناسب است. این توابع را می توان نوعی از تنظیمات پیش فرض دانست که توسط تولید کننده در حافظه درایو ذخیره می شود تا بهترین عملکرد و بهره وری را شاهد باشیم. توابع عملیاتی ویژه درایو سه فاز 3  کیلووات V20 آن را انتخابی ایده آل جهت استفاده در کاربردهای زیر تبدیل کرده است:

• کنترل پمپ، فن و کمپرسور
• کاربردهایی جابجایی مواد شامل تسمه نقاله و …
• کنترل فرآیندهایی از قبیل میکسر، همزن و …

این درایو تقریبا در همه کاربردها قابل استفاده است؛ اما در زمان استفاده باید به محدودیت های درایو توجه ویژه داشته باشید. در مقاله “کاربردهای درایو V20” جزئیات بیشتری در این زمینه بیان کرده ایم.

مشخصات اینورتر سه فاز 3  کیلووات V20

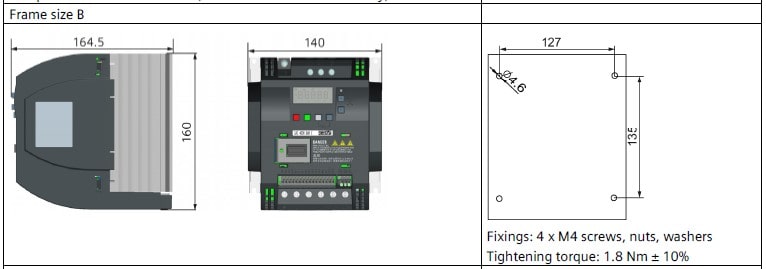

سری 6SL3210-5BE23-0UV0 درایو V20 در سایز استاندارد FSB عرضه می شود. شکل زیر ابعاد این درایو را نشان می دهد.   در جه حفاظت این درایو IP20 است و تا رطوبت 95% قابل استفاده است. این درایو قابلیت نصب دیواری و نصب در تابلو برق به صورت کنار هم را دارد. خنک سازی درایو V20  سری 6SL3210-5BE23-0UV0 به کمک فن خارجی انجام می شود. این درایو از نمونه های بدون فیلتر داخلی V20 است. جدول زیر برخی از مشخصات درایو سه فاز 3 کیلووات V20 بدون فیلتر را نشان می دهد:   از جمله پارامترهای عملیاتی مهم این درایو می توان به موارد زیر اشاره کرد:

• ورودی و خروجی سه فاز
• فرکانس خروجی بین 0 تا 550 هرتز
• نصب دیواری با قابلیت نصب در کنار هم
• 4 ورودی دیجیتال
• 2 ورودی آنالوگ (قابل استفاده به عنوان ورودی دیجیتال)
• 2 خروجی دیجیتال (یک خروجی رله ای و یک خروجی ترانزیستوری)
• 1 خروجی آنالوگ
• حداکثر طول کابل موتور بدون شیلد 50 متر
• حداکثر طول کابل موتور شیلددار 25 متر
• پشتیبانی از پروتکل های ارتباطی USS و Modbus RTU

درایو سه فاز 3 کیلووات V20 را می توان به کمک پروتکل های ارتباطی استاندارد و بر بستر RS485 ، به پی ال سی های مختلف متصل کرد. سری 6SL3210-5BE23-0UV0 قادر است با دو پروتکل ارتباطی USS و MODBUS RTU ارتباط برقرار کند. به صورت پیشفرض باس ارتباطی V20 روی پروتکل USS تنظیم شده است. کاربر می تواند در صورت نیاز تنظیمات پروتکل را تغییر دهد.

تنظیمات ساده با پنل کاربری V20

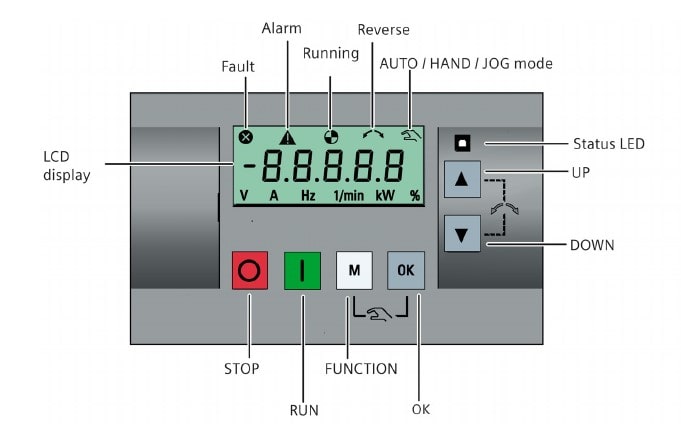

به همان اندازه که انتخاب درایو مناسب جهت انجام صحیح فرآیندها ضروری است، انجام دقیق تنظیمات درایو نیز در عملکرد آن حائز اهمیت است. تنظیمات درایو V20 سه فاز 3 کیلووات با استفاده از پنل کاربری آن قابل انجام است. این درایو مجهز به یک پنل BOP (Basic Operation Panel) است که علاوه بر قابلیت انجام تنظیمات، امکان مشاهده وضعیت و هشدارهای مختلف در حین کار را نیز فراهم می کند. شکل زیر نمایی از این پنل را به تصویر کشیده است.   به کمک این پنل می توانید موتور را نیز خاموش و روشن کنید. علاوه بر این در صورت نیاز به کنترل درایو از فاصله دورتر (مثلا از بیرون تابلو برق) می توانید از پنل کنترل خارجی برای درایو استفاده کنید. برای این منظور لازم است ماژول واسط BOP را به درایو متصل کنید. سپس به کمک کابل رابط استاندارد، پنل کنترل خارجی را به ماژول واسط متصل کنید.

کنترل عملکرد به کمک ورودی/ خروجی های کنترلی

ورودی و خروجی های درایو به دو گروه قدرت و کنترلی یا فرمان تقسیم می شوند. ترمینال های قدرت برای اتصال درایو به شبکه و موتور مورد استفاده قرار می گیرند. ترمینال های فرمان یا کنترلی، همان ورودی / خروجی های آنالوگ و دیجیتالی است که برای درایو در نظر گرفته می شود. این ترمینال ها به منظور انجام عملیات کنترلی متنوع قابل استفاده اند. برای بهره مندی از این قابلیت لازم است تنظیمات ویژه ای را بر روی درایو انجام دهید. به عنوان مثال با استفاده از ورودی آنالوگ درایو سه فاز 3  کیلووات V20 می توان سرعت موتور را به کمک یک پتانسیومتر تنظیم کرد. کافی است پتانسیومتر را به ورودی آنالوگ متصل و مرجع تنظیم سرعت درایو را روی ورودی آنالوگ تنظیم کنید. همچنین در صورتی که قصد کنترل درایو از طریق پی ال سی را دارید، می توانید خروجی آنالوگ پی ال سی را به این ورودی متصل کنید. ورودی های دیجیتال را نیز می توانید برای این منظور مورد استفاده قرار دهید. طبیعی است استفاده از ورودی دیجیتال به منظور مرجع کنترلی درایو ساز و کار و تنظیمات متفاوتی دارد. در مقاله “ماکروی Cn001 درایو V20“، کنترل عملکرد موتور با پنل درایو به بررسی نحوه فعالسازی یکی از ماکروهای پرکاربرد V20 با پنل کاربری پرداخته ایم. در صورتی که هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان متخصص ما مشتاق پاسخگویی به سوالات شما هستند. درایو سه فاز 3 کیلووات V20 زیمنس را با ضمانت اصالت کالا و خدمات پس از فروش، همین الان از زیمنس کالا بخرید!
