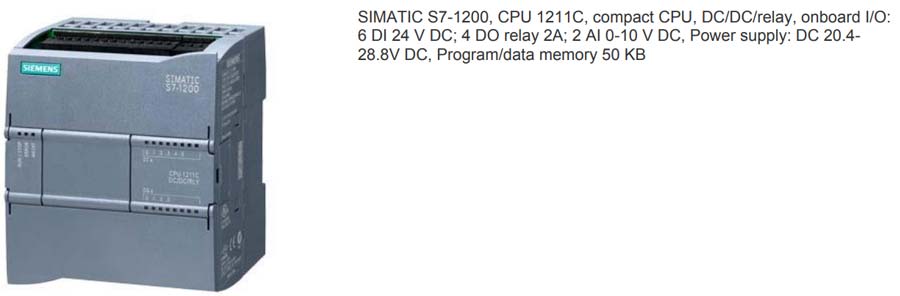

SIMATIC S7-1200, CPU 1211C, compact CPU, DC/DC/relay, onboard I/O: 6 DI 24 V DC; 4 DO relay 2A; 2 AI 0-10 V DC, Power supply: DC 20.4-28.8V DC, Program/data memory 50 KB

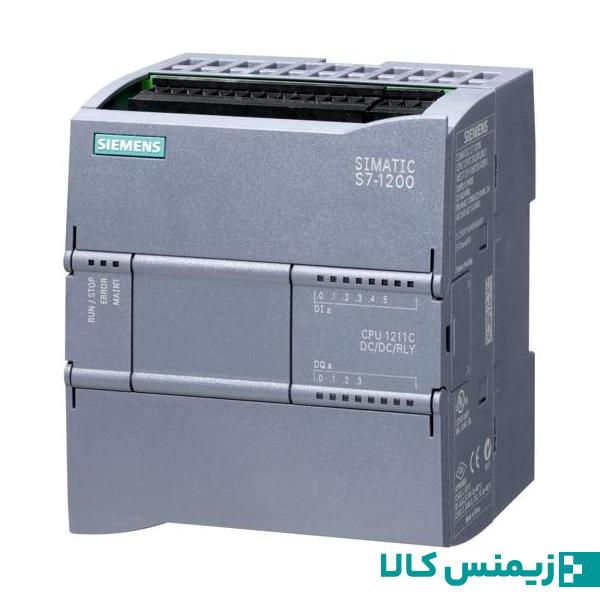

پی ال سی DC/DC/Relay 1211C زیمنس، کد فنی 6ES7211-1HE40-0XB0
پی ال سی 1200 زیمنس یک انتخاب ایده آل برای پروژه های اتوماسیون کوچک تا متوسط است. این کنترل کننده صنعتی با ویژگی های پیشرفته و عملکرد قوی، انتخابی مناسب برای صنایع مختلف است. صنایعی که به دنبال راه حل های کنترلی و اتوماسیون کارآمد هستند، می توانند روی قابلیت ها و مزایای S7 – 1200 زیمنس حساب باز کنند.
پی ال سی S7 – 1200 سری DC/DC/relay 1211C زیمنس از جمله پردازنده های پرکاربرد این خانواده است. ولتاژ تغذیه این ماژول از نوع AC است. ورودی ها ولتاژ 24 ولت DC را می پذیرند و خروجی های آن از نوع رله ای با حداکثر جریان 2 آمپر هستند. این ماژول پردازنده دارای 6 ورودی دیجیتال، 4 خروجی دیجیتال و 2 ورودی آنالوگ ولتاژی است. نمونه دیگر این پردازنده، پی ال سی AC/DC/relay 1211C زیمنس است که با ولتاژ 24 ولت DC تغذیه می شود. در ادامه به بررسی بیشتر این پردازنده خواهیم پرداخت.
مقدمه ای بر پی ال سی S7- 1200
طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله دلایل مهمی است که این خانواده پی ال سی زیمنس را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل مهم دیگری را نیز برای این انتخاب بیان کرد. برخی از دلایل استفاده از این تجهیزات متناسب با نوع کاربرد و صنعت مورد استفاده ممکن است درجه اهمیت متفاوتی داشته باشند. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:
- عملکرد و قدرت پردازش بالا
- مقیاس پذیری و طراحی ماژولار
- پیکربندی و نگهداری ساده
- ادغام ساده با سایر اجزای اتوماسیون
- راه حل مقرون به صرفه برای کاربردهای متنوع
- ادغام یکپارچه با اکوسیستم زیمنس
پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله مهترین کاربردهای آن می توان به موارد زیر اشاره کرد.
- صنعت تولید
- خودکارسازی فرآیندها
- بخش انرژی
- جابجایی مواد و لجستیک
- مدیریت آب و فاضلاب
در مقاله “کاربردهای پی ال سی 1200” به بررسی بیشتر این کاربردها پرداخته ایم.
معرفی پی ال سی S7 – 1200 سری DC/DC/relay 1211C
خانواده 1200 زیمنس دارای پردازنده های متفاوتی است که متناسب با کاربردهای مختلف طراحی شده اند. پی ال سی DC/DC/relay 1211C زیمنس یک مدل پایه برای کار با PLC های S7-1200 است. این مدل حداقل حافظه و پورت های لازم برای برقراری ارتباط را دارد. این پردازنده 6 ورودی، 4 خروجی، 50Kb حافظه داخلی، 1 پورت پروفی نت و امکان نصب یک سیگنال برد را دارد.
پی ال سی 1200 سری 1211C قادر به پشتیبانی از سه ماژول شبکه CM است. این پردازنده علی رغم امکانات حداقلی، در پروژه های اتوماسیون کوچک و متوسط به خوبی کار می کند. از جمله کاربردهای این خانواده می توان به موارد زیر اشاره کرد:
- کنترل دستگاه های اتوماتیک ساده
- گرمایش و تهویه مطبوع ساختمان Heating, Ventilating and Air Conditioning (HVAC)
مشخصات فنی پی ال سی S7 – 1200 سری DC/DC/relay 1211C

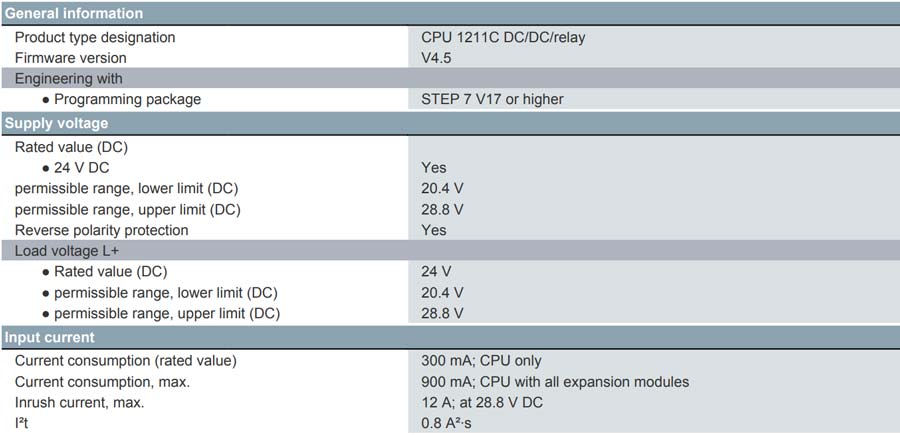

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی بسیار حائز اهمیت است. مشخصات فنی سری 6ES7211-1HE40-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این پردازنده را نشان می دهد:
مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:
- ولتاژ تغذیه 24 ولت DC
- حداقل ولتاژ تغذیه قابل قبول: 20.4 ولت
- حداکثر ولتاژ تغذیه قابل قبول: 28.8 ولت
- جریان مورد نیاز برای ماژول پردازنده 300 میلی آمپر
- حداکثر جریان مورد نیاز ماژول پردازنده و ماژول های توسعه: 900 میلی آمپر
- برنامه نویسی با STEP7 ورژن 17 یا بالاتر

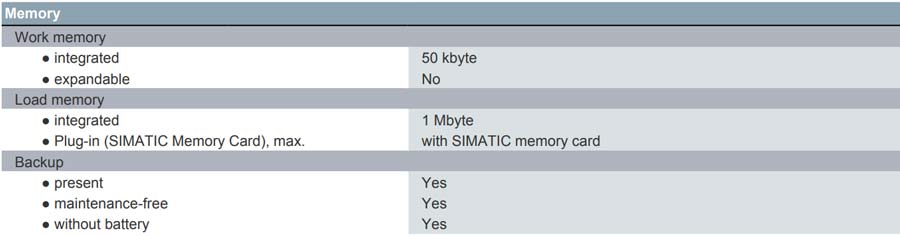

برای استفاده از این ماژول پردازنده به منبع تغذیه زیمنس نیاز دارید. ظرفیت حافظه از دیگر مشخصات مهم پی ال سی ها است. مشخصات حافظه پی ال سی S7 – 1200 سری DC/DC/relay 1211C زیمنس در جدول زیر آمده است:
طبق اطلاعات درج شده در جدول بالا، این ماژول پردازنده قابلیت نصب کارت حافظه جانبی را دارد. توجه کنید که برای این پی ال سی تنها می توان از مموری کارت زیمنس استفاده کرد. حافظه کاری 50 کیلوبایت و حافظه داده 1 مگابایت برای این پردازنده در نظر گرفته شده است.
ورودی های پی ال سی S7 – 1200 سری DC/DC/relay 1211C
پی ال سی ها از طریق ورودی و خروجی هایشان با جهان پیرامون ارتباط برقرار می کنند. زمانی که قصد استفاده از یک پی ال سی را دارید، مهم است که بدانید چگونه و با چه منطقی می توان با آن مرتبط شد. به صورت کلی سیگنال های الکتریکی به دو گروه دیجیتال و آنالوگ تقسیم می شوند. بر همین اساس ترمینال های پی ال سی نیز دو نوع آنالوگ و دیجیتال دارند.

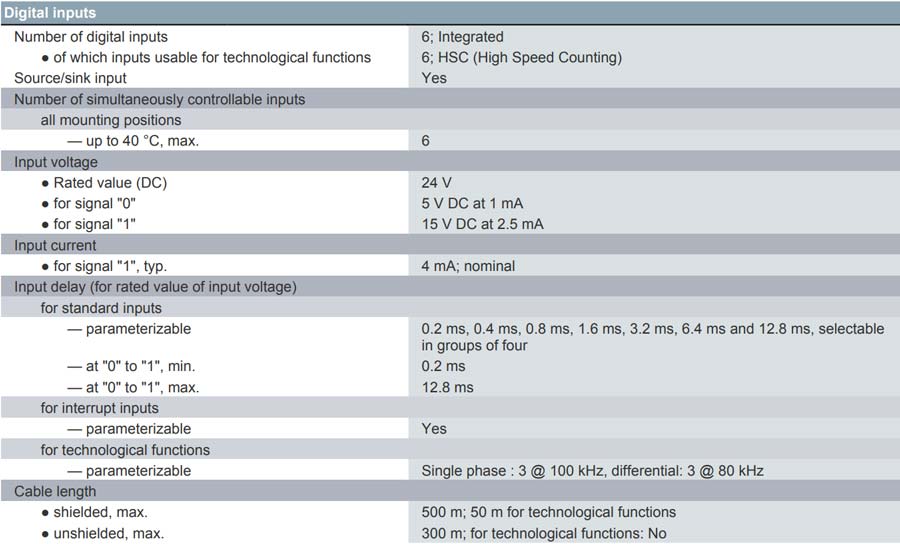

جدول زیر جزئیات ورودی های دیجیتال پی ال سی DC/DC/relay 1211C با کد فنی 6ES7211-1HE40-0XB0 را نشان می دهد:
از جمله نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:
- تعداد ورودی های دیجیتال: 6 عدد که همه به عنوان شمارنده سریع (ماژول تکنولوژی) قابل استفاده هستند
- حد ولتاژ 5 ولت DC برای صفر منطقی و 15 ولت DC برای یک منطقی
- حداکثر طول کابل شیلددار 500 متر (برای ماژول تکنولوژی 50 متر)
- حداکثر طول کابل بدون شیلد 300 متر
- ماژول های تکنولوژی را تنها با کابل شیلددار می توان به پردازنده متصل کرد

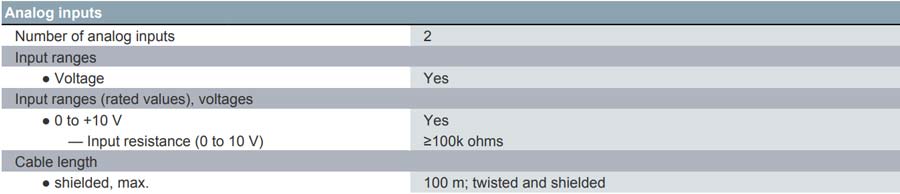

پردازنده DC/DC/relay 1211C کامپکت علاوه بر 6 ورودی دیجیتال بیان شده در جدول بالا، دارای 2 ورودی آنالوگ نیز هست. جدول زیر جزئیات این ترمینال ها را نشان می دهد:
حداکثر طول مجاز کابل قابل استفاده برای این ماژول 100 متر است. همچنین کابل مورد استفاده باید از نوع زوج به هم تابیده شیلددار باشد.
خروجی های پی ال سی S7 – 1200 سری DC/DC/relay 1211C

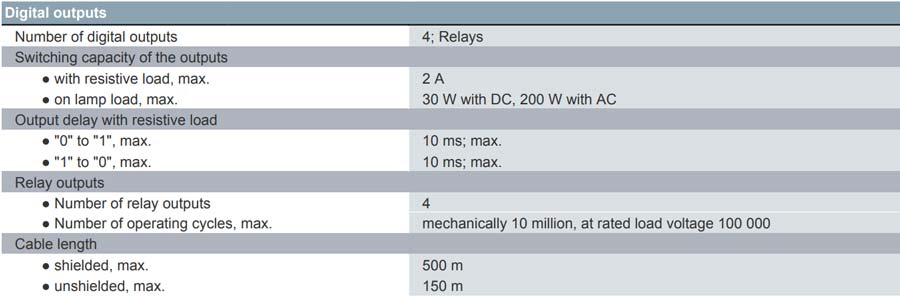

پردازنده 1211C دارای 4 خروجی دیجیتال است. جدول زیر را ببینید:
مهمترین نکاتی که باید در جدول بالا مورد توجه قرار دهید، ولتاژ و جریانی است که خروجی های دیجیتال پی ال سی می توانند تامین کنند. علاوه بر این تاخیر و سرعت کلیدزنی نیز از جمله پارامترهای مهم در زمان طراحی سیستم به شمار می روند.
خروجی های پی ال سی S7 – 1200 سری DC/DC/relay 1211C زیمنس از نوع رله ای هستند. حداکثر جریان 2 آمپر برای بار مقاومتی توسط این خروجی قابل تامین است. لازم به ذکر است به دلیل رفتار متفاوت بارهای خازنی و القایی در لحظه راه اندازی، جریان مجاز برای این قبیل بارهای بسیار کمتر از بار مقاومتی است. اما از آنجا که زیمنس اشاره ای به توانایی این پی ال سی در کنترل این قبیل بارها نکرده است، بهتر است از اتصال آن ها به خروجی خودداری کنید.
پروتکل های ارتباطی
پروتکل های ارتباطی استانداردهای بین المللی هستند که توسط تولید کنندگان مختلف در سراسر دنیا رعایت می شوند. هدف از وضع این استانداردها رفع چالش های انتقال داده به ویژه در محیط های صنعتی بوده است. پی ال سی ها به عنوان مغز متفکر سیستم اتوماسیون لازم است با دستگاه ها و بخش های مختلفی ارتباط برقرا کنند. استفاده از پروتکل های ارتباطی پی ال سی را قادر می سازد با دستگاه های بیشتری ارتباط برقرار کند.
پی ال سی S7 – 1200 سری DC/DC/relay 1211C زیمنس با یک ترمینال مدباس می تواند 31 نود مختلف را کنترل کند. به عنوان مثالی از این کاربرد می توان به مدیریت 31 درایو v20 زیمنس که روی ارتباط مدباس به پی ال سی 1200 متصل شده اند اشاره کرد. لازم به ذکر است درایو v20 از طریق پروتکل اختصاصی زیمنس که USS نام دارد نیز می تواند به پی ال سی های زیمنس متصل شود.
پروتکل های ارتباطی پی ال سی 1200 زیمنس انواع بسیار متنوعی را شامل می شوند. تنوع پروتکل های ارتباطی، کنترل دقیق و بدون چالش سیستم را ممکن می سازد. جدول زیر جزئیات ارتباطی پی ال سی 1200 سری DC/DC/relay 1211C کد فنی 6ES7211-1HE40-0XB0 را نمایش می دهد.
براساس داده های جدول فوق این پردازنده 1200 زیمنس از پروتکل های ارتباطی زیر پشتیبانی می کند:
- PROFINET
- PROFIBUS
- OPEN UA
- TCP / IP
- SNMP
- MODBUS
- …
با توجه به گستردگی زیرساخت و پروتکل های ارتباطی این پردازنده، خیال شما از ارتباط پایدارو مطمئن با سایر بخش های سیستم راحت خواهد شد.
خرید پی ال سی 1200 زیمنس
فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. پی ال سی 1200 از جمله محصولات پرطرفدار در بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید! در حال حاضر نمایندگی زیمنس در ایران فعال نیست اما می توانید با اطمینان خاطر از زیمنس کالا خرید کنید.
همین الان پی ال سی S7 – 1200 سری DC/DC/relay 1211C زیمنس سری 6ES7211-1HE40-0XB0 را با ضمانت اصالت کالا و تضمین آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
