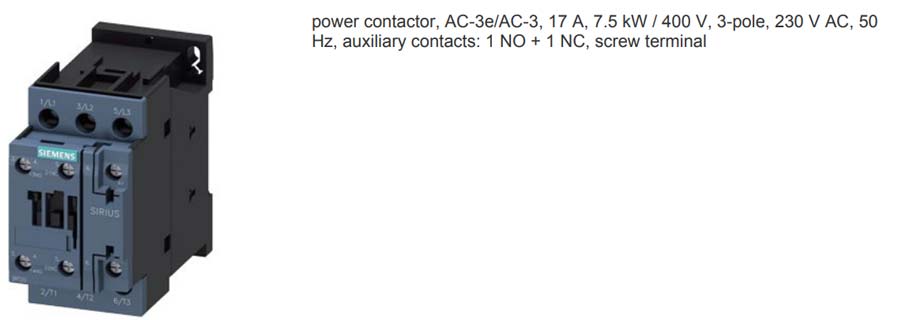

کنتاکتور 16 آمپر سایز S0 زیمنس، کد فنی 3RT2025-1AP00

کنتاکتور 16 آمپر سایز S0 زیمنس با کد فنی 3RT2025-1AP00 از جمله نمونه های سه فاز-  سه پل این محصولات است. بوبین این کنتاکتور با ولتاژ 230 ولت AC تغذیه می شود. توصیه می شود ولتاژ بوبین کنتاکتور از ولتاژ تغذیه ایزوله شود.

از این کنتاکتور برای کنترل عملکرد موتورهای الکتریکی با جریان عملیاتی 16 آمپر (یا توان 7.5 کیلووات) می توان استفاده کرد. درجه حفاظت این کنتاکتور IP20 و مناسب نصب در تابلو برق است. در ادامه به بررسی بیشتر کنتاکتور 16 آمپر سایز S0 زیمنس خواهیم پرداخت. با من همراه باشید.

مقدمه ای بر کنتاکتور زیمنس

کنتاکتور زیمنس در گروه محصولات SIRIUS و زیر دسته SIRIUS CONTROL قرار دارد. قابلیت اعتماد بالا، عمر طولانی و عملکرد مطمئن از جمله شاخصه های بارز این گروه محصولات زیمنس است. این ویژگی ها کنتاکتور زیمنس را به گزینه ای مورد اعتماد برای صنایع مختلف تبدیل کرده است.

کنتاکتورها در کاربردهای مختلفی مورد استفاده قرار می گیرند. با توجه به نوع کاربرد، توان قابل کنترل و ابعاد، کنتاکتورهای زیمنس در سه دسته کلی زیر تقسیم می شوند:

• کنتاکتورهای قدرت
• کنتاکتورهای کنترل یا فرمان
• کنتاکتور خازنی

بارهای مختلف الکتریکی به ویژه در لحظه راه اندازی، رفتار متفاوتی دارند. این تفاوت عملکرد سبب دسته بندی کنتاکتورها در گروه های مختلف می شود. هدف از این دسته بندی، تخصصی تر کردن کنتاکتورها متناسب با کاربرد مورد انتظار آن ها است. کنتاکتور 16 آمپر سایز S0 زیمنس در خانواده کنتاکتورهای قدرت قرار دارد.

کنتاکتور های قدرت زیمنس طول عمر بالا و قابلیت قطع و وصل پی در پی مدار به تعداد زیاد را دارند. مشخصات عملیاتی و کاربردی کنتاکتورهای زیمنس در کد فنی آنها نهفته است. لازم به ذکر است زیمنس از عبارت Article Number برای معرفی کد فنی استفاده می کند.

مشخصات فنی کنتاکتور 16 آمپر سایز S0 زیمنس

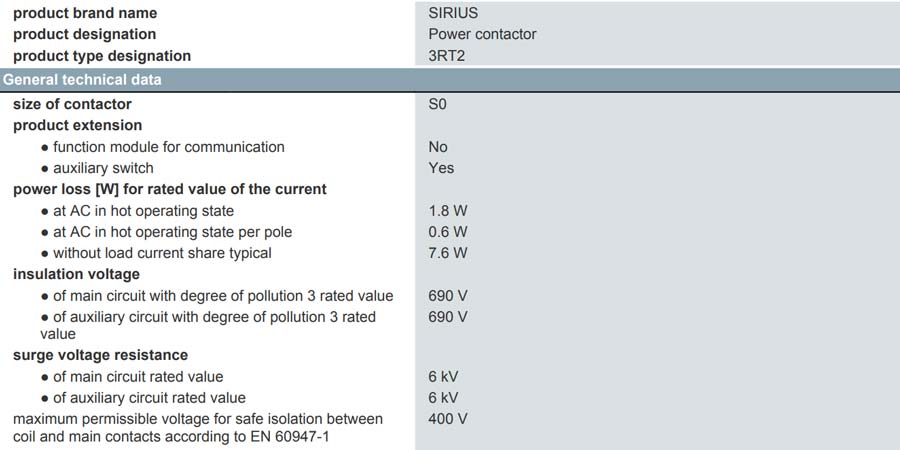

کنتاکتورهای قدرت زیمنس در دو گروه کلی 3RT1 و 3RT2 دسته بندی می شوند. رنج توان، نوع و بزرگی ولتاژ بوبین و همچنین نوع ترمینال ها از جمله تفاوت های اساسی این دو خانواده کنتاکتور زیمنس است. سری 3RT2025-1AP00 از نمونه های کنتاکتور قدرت و عضو خانواده 3RT2 است. جدول زیر بخشی از مشخصات فنی درج شده در دیتاشیت این محصول را نشان می دهد:

نکات قابل توجه جدول بالا را می توان به صورت زیر خلاصه کرد:

• این کنتاکتور در سایز S0 عرضه می شود
• عدم پشتیبانی از ماژول ارتباطی
• پشتیبانی از اتصال کنتاکت کمکی
• ولتاژ عایقی 690 ولت
• مقاومت در برابر ولتاژ ضربه ای تا 6 KV

این کنتاکتور در سایز S0 عرضه می شود. شکل زیر ابعاد این کنتاکتورها را نشان می دهد. (ابعاد با واحد میلیمتر درج شده اند)

لازم به ذکر است کنتاکتور 16 آمپر زیمنس با کد فنی 3RT2018-1AP01 در سایز S00 عرضه می شود.

کاربرد کنتاکتور 16 آمپر سایز S0 زیمنس

کنتاکتور 16 آمپر با ولتاژ بوبین 230 ولت AC و کد فنی 3RT2025-1AP00 یک کنتاکتور سه فاز است که به صورت ویژه برای کنترل بارهای موتوری طراحی شده است. انواع مختلف بارهای الکتریکی در لحظه شروع به کار رفتار متفاوتی دارند.

به عنوان مثال موتورها جریانی تا 10 برابر مقدار نامی را در لحظه راه اندازی از مدار می کشند. به همین دلیل در توان های بالا از سافت استارتر و درایو برای راه اندازی موتور استفاده می شود. این در حالی است که جریان راه اندازی بارهای مقاومتی به 1.5 برابر مقدار نامی محدود است.

به منظور سهولت انتخاب کنتاکتور متناسب با نوع بار، کنتاکتورها در گروه های عملیاتی مختلفی دسته بندی و به هر کدام یک کد مشخصه اختصاص داده اند. از آنجا که کدگذاری کنتاکتورها توسط انجمن IEC انجام شده است، با کد مشخصه IEC شناخته می شود.

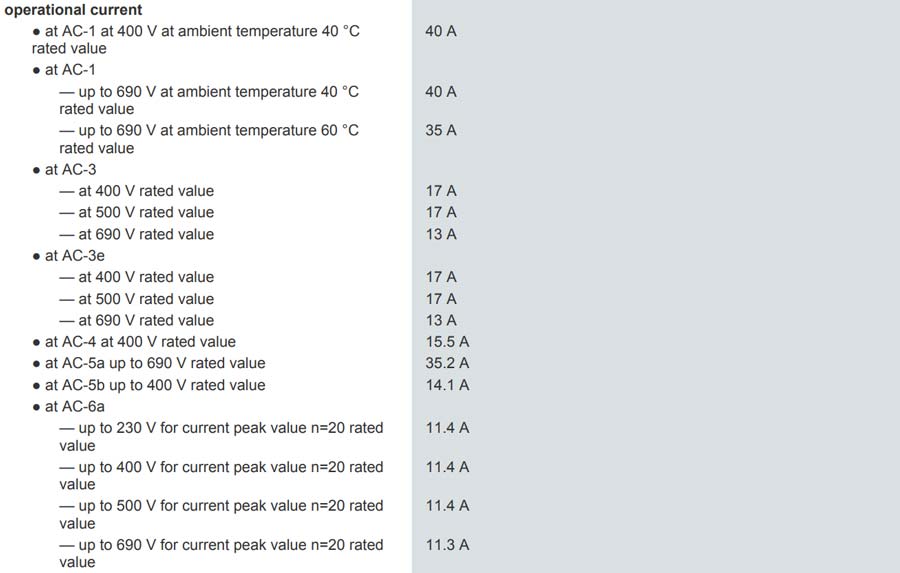

کد مشخصه AC-3 مخصوص بارهای موتوری AC است. این کنتاکتور در ترکیب با کلید حرارتی زیمنس برای راه اندازی مستقیم موتور الکتریکی مورد استفاده قرار می گیرد. سری 3RT2025-1AP00 علاوه بر کنترل موتور، برای کنترل برخی بارهای دیگر نیز قابل استفاده است. لازم به ذکر است جریان نامی کنتاکتور برای بارهای مختلف و متناسب با ولتاژ متفاوت است. جدول زیر جزئیات بیشتری را در این باره به تصویر کشیده است:

تیغه های کمکی و مدار کنترل

به منظور انجام عملیات کنترلی، برخی از کنتاکتورها دارای تیغه های کمکی هستند. کنتاکتور 16 آمپر سایز S0 زیمنس با کد فنی 3RT2025-1AP00 دارای یک تیغه کمکی باز و یک تیغه کمکی بسته است. شکل زیر نمایی از وضعیت تیغه های این کنتاکتور را نشان می دهد:

شکل بالا را می توان به صورت زیر تفسیر کرد:

• ترمینال های 1، 3 و 5 جهت اتصال فاز ورودی
• ترمینال های 2، 4 و 6 جهت اتصال به موتور
• ترمینال های 13 و 14 کنتاکت کمکی NO
• ترمینال های 21 و 22 کنتاکت کمکی NC
• پایه های A1 و A2 جهت اتصال تیغه کمکی

مشخصات بوبین کنتاکتور 16 آمپر سایز S0 زیمنس

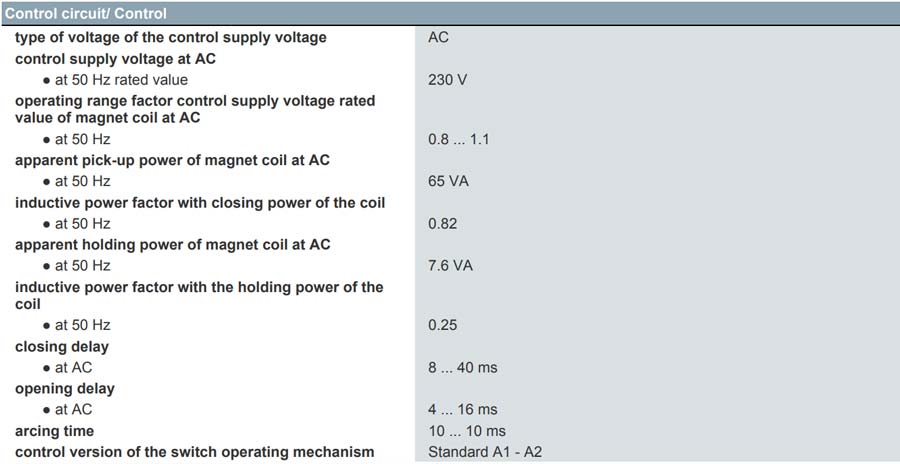

مشخصات دقیق ولتاژ فرمان مورد نیاز برای عملکرد صحیح کنتاکتور 16 آمپر سایز S0 زیمنس در جدول زیر آمده است:

از جمله نکات مهم درج شده در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ بوبین کنتاکتور 230VAC
• فرکانس کاری 50 هرتز
• محدوده عملیاتی بوبین بین 0.8 تا 1.1 ولتاژ استاندارد
• زمان بسته شدن تیغه بین 8 تا 40 میلی ثانیه
• زمان باز شدن تیغه بین 4 تا 16 میلی ثانیه
• زمان خنثی سازی جرقه 10 میلی ثانیه

شرایط محیطی محل استفاده

در زمان انتخاب کنتاکتور، توجه به برخی پارامترهای عملیاتی کنتاکتور ضروری است. برخی از مهمترین پارامترهای موثر در انتخاب کنتاکتور عبارتند از:

• جریان نامی
• ولتاژ نامی
• ولتاژ بوبین
• شرایط محیطی

شرایط محیطی محل استفاده بر عملکرد کنتاکتور و سایر تجهیزات الکتریکی تاثیر می گذارد. کنتاکتور 16 آمپر سایز S0 زیمنس با کد فنی 3RT2025-1AP00 را در شرایط استاندارد محیطی زیر می توان مورد استفاده قرار داد:
