کنتاکتور زیمنس 65 آمپر 3RT2037-1AP00

کنتاکتور 65 آمپر زیمنس، کد فنی 3RT2037-1AP00

کنتاکتور 3RT2037-1AP00 از نمونه های سه فاز و سه پل کنتاکتور زیمنس است. بوبین این کنتاکتور با ولتاژ 230 ولت برق شهر تغذیه می شود. به منظور بهبود عملکرد کنتاکتور لازم است ولتاژ تغذیه بوبین و ولتاژ بار ایزوله باشند. این کنتاکتور  برای کاربردهای موتوری عرضه شده است. جریان عملیاتی این کنتاکتور 65 آمپر و توان آن 30 کیلووات است. درجه حفاظت این کنتاکتورها IP20 و مناسب نصب در تابلو برق است. در ادامه به بررسی بیشتر کنتاکتور 65 آمپر زیمنس با ولتاژ بوبین 230 ولت AC خواهیم پرداخت. با من همراه باشید.

مقدمه ای بر کنتاکتور زیمنس

کنتاکتورهای زیمنس در گروه محصولات SIRIUS و زیر دسته SIRIUS CONTROL قرار دارند. قابلیت اعتماد بالا، عمر طولانی و عملکرد مطمئن از جمله شاخصه های بارز این گروه محصولات زیمنس است. این ویژگی ها کنتاکتور زیمنس را به گزینه ای مورد اعتماد در صنایع مختلف تبدیل کرده است. کنتاکتورها در کاربردهای مختلفی مورد استفاده قرار می گیرند. با توجه به نوع کاربرد، توان قابل کنترل و ابعاد، کنتاکتورهای زیمنس را می توان در سه دسته کلی زیر تقسیم کرد:

• کنتاکتورهای قدرت
• کنتاکتورهای کنترل یا فرمان
• کنتاکتورهای خازنی

بارهای مختلف الکتریکی به ویژه در لحظه راه اندازی، رفتار متفاوتی دارند. این تفاوت عملکرد سبب دسته بندی کنتاکتورها در گروه های مختلف می شود. هدف از این دسته بندی، تخصصی تر کردن کنتاکتورها متناسب با کاربرد مورد انتظار آن ها است. کنتاکتور 65 آمپر زیمنس در خانواده کنتاکتورهای قدرت قرار دارد. کنتاکتور های قدرت زیمنس طول عمر بالایی دارند و قابلیت قطع و وصل پی در پی مدار به تعداد زیاد را دارند. مشخصات عملیاتی و کاربردی کنتاکتورهای زیمنس در کد فنی آنها نهفته شده است. لازم به ذکر است زیمنس از عبارت Article Number برای معرفی کد فنی استفاده می کند.

کنتاکتور 65 آمپر زیمنس با بوبین 230 ولت AC

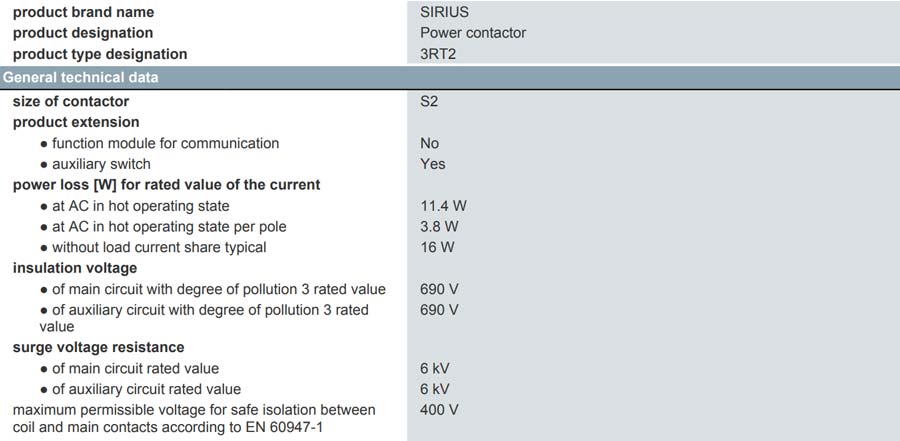

کنتاکتورهای قدرت زیمنس در دو گروه کلی 3RT1 و 3RT2 دسته بندی می شوند. رنج توان، نوع و بزرگی ولتاژ بوبین و همچنین نوع ترمینال ها از جمله تفاوت های اساسی این دو خانواده کنتاکتور زیمنس است. سری 3RT2036 – 1AP00 از نمونه های کنتاکتور قدرت و عضو خانواده 3RT2 زیمنس است. جدول زیر بخشی از مشخصات فنی درج شده در دیتاشیت این محصول را نشان می دهد: نکات قابل توجه جدول بالا را می توان به صورت زیر خلاصه کرد:

• این کنتاکتور در سایز S2 عرضه می شود
• عدم پشتیبانی از ماژول ارتباطی
• پشتیبانی از اتصال تجهیزات جانبی
• ولتاژ عایقی 690 ولت
• مقاومت در برابر ولتاژ ضربه ای تا 6 KV

در زمان قطع ولتاژ تغذیه بوبین شاهد یک نیرو محرکه ی معکوس مغناطیسی هستیم. این ولتاژ معکوس می تواند سبب آسیب به سایر بخش های مدار به ویژه مدارات الکترونیکی مانند پی ال سی شود. برای غلبه بر این چالش می توان از سرج پروتکتور کنتاکتور استفاده کرد. این کنتاکتور در سایز S2 عرضه می شود. شکل زیر ابعاد این کنتاکتورها را نشان می دهد. (ابعاد با واحد میلیمتر درج شده اند)

کاربرد کنتاکتور 65 آمپر زیمنس

کنتاکتور 3RT2037-1AP00 زیمنس یک نمونه سه فاز است که به صورت ویژه برای کنترل بارهای موتوری طراحی شده است. انواع مختلف بارهای الکتریکی در لحظه شروع به کار رفتار متفاوتی دارند. به عنوان مثال موتورها جریانی تا 10 برابر مقدار نامی را در لحظه راه اندازی از مدار می کشند. این در حالی است که جریان راه اندازی بارهای مقاومتی به 1.5 برابر مقدار نامی محدود است. کنتاکتورها در گروه های عملیاتی مختلفی دسته بندی و به هر کدام یک کد مشخصه اختصاص می دهند. از آنجا که کدگذاری کنتاکتورها توسط انجمن IEC انجام شده است، با کد مشخصه IEC شناخته می شود.

در مقاله “کنتاکتور چیست و چه کاربردهایی دارد” به بررسی کدهای مختلف IEC و کاربرد هرکدام پرداخته ایم.

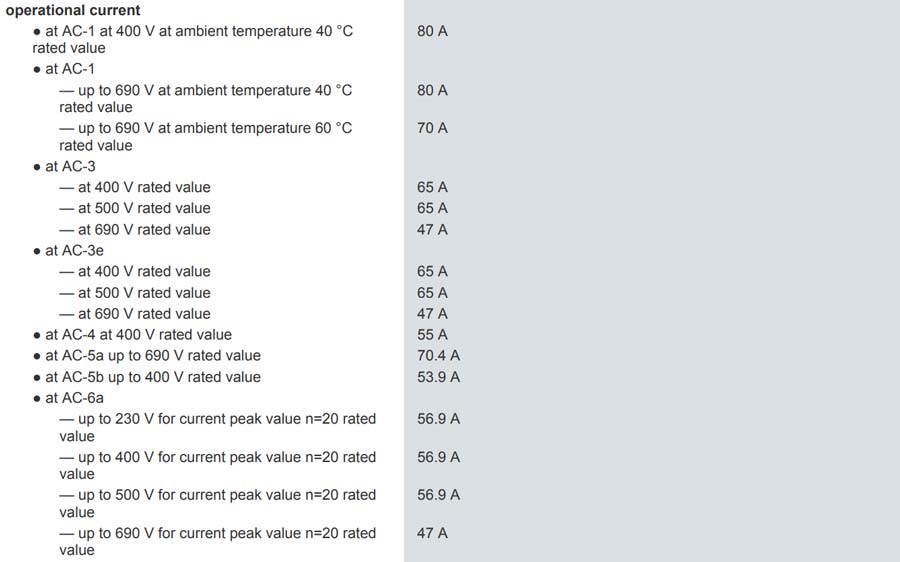

کد مشخصه AC-3 مخصوص بارهای موتوری AC است. سری 3RT2037-1AP00 علاوه بر کنترل موتور، برای کنترل برخی بارهای دیگر نیز قابل استفاده است. لازم به ذکر است جریان نامی کنتاکتور برای بارهای مختلف و در ولتاژهای مختلف، متفاوت است. جدول زیر جزئیات بیشتری را در این باره به تصویر کشیده است:

تیغه های کمکی و عملیات کنترلی

به منظور انجام عملیات کنترلی، برخی از کنتاکتورها دارای تیغه های کمکی هستند. کنتاکتور 65 آمپر زیمنس با کد فنی 3RT2037 – 1AP00 دارای دو تیغه کمکی (یکی باز و یکی بسته) است. شکل زیر نمایی از وضعیت تیغه های این کنتاکتور را نشان می دهد: شکل بالا را می توان به صورت زیر تفسیر کرد:

• ترمینال های 1، 3 و 5 جهت اتصال فاز ورودی
• ترمینال های 2، 4 و 6 جهت اتصال به موتور
• ترمینال های 13 و 14 کنتاکت کمکی NO
• ترمینال های 21 و 22 کنتاکت کمکی NC
• پایه های A1 و A2 جهت اتصال تیغه کمکی

مشخصات سیگنال فرمان کنتاکتور 65 آمپر بوبین 230 ولت زیمنس

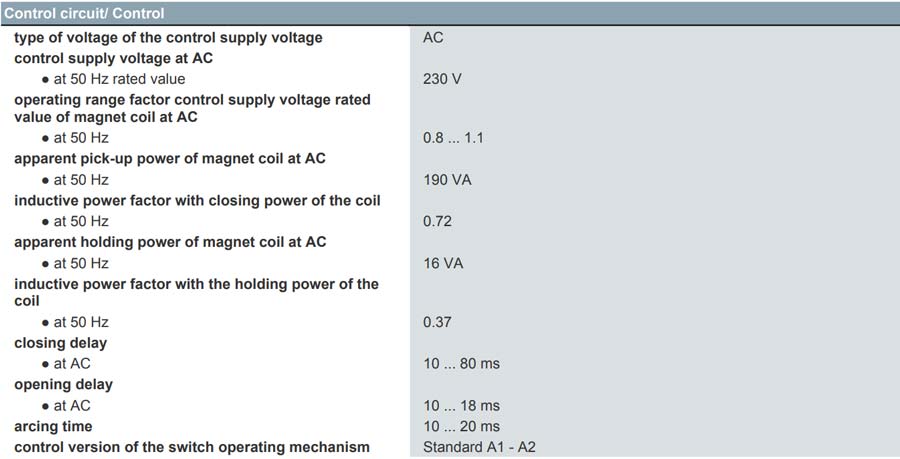

مشخصات دقیق ولتاژ فرمان مورد نیاز برای عملکرد صحیح کنتاکتور 65 آمپر موتوری زیمنس در جدول زیر آمده است: از جمله نکات مهم درج شده در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ بوبین کنتاکتور 230 VAC با فرکانس 50 Hz
• محدوده عملیاتی بوبین بین 0.8 تا 1.1 ولتاژ استاندارد (230 VAC)
• زمان بسته شدن تیغه بین 10 تا 80 میلی ثانیه
• زمان باز شدن تیغه بین 10 تا 18 میلی ثانیه
• زمان خنثی سازی جرقه 10 تا 20 میلی ثانیه

شرایط محیطی محل استفاده

در زمان انتخاب کنتاکتور، توجه به برخی پارامترهای عملیاتی ضروری است. برخی از مهمترین پارامترهای موثر در انتخاب کنتاکتور عبارتند از:

• جریان نامی
• ولتاژ نامی
• ولتاژ بوبین
• شرایط محیطی

شرایط محیطی محل استفاده می تواند بر عملکرد کنتاکتور و سایر تجهیزات الکتریکی تاثیرگذار باشد. کنتاکتور زیمنس 65 آمپر با کد فنی 3RT2037 – 1AP00 را در شرایط استاندارد محیطی زیر می توان مورد استفاده قرار داد: همین الان کنتاکتور 65 آمپر زیمنس با کد فنی 3RT2037 – 1AP00 را با ضمانت اصالت کالا، تضمین آکبند بودن و خدمات پس از فروش از زیمنس کالا سفارش دهید. اگر هنوز سوالی برای شما باقیست، با ما تماس بگیرید. مشتاق شنیدن صدای گرمتان هستیم.
