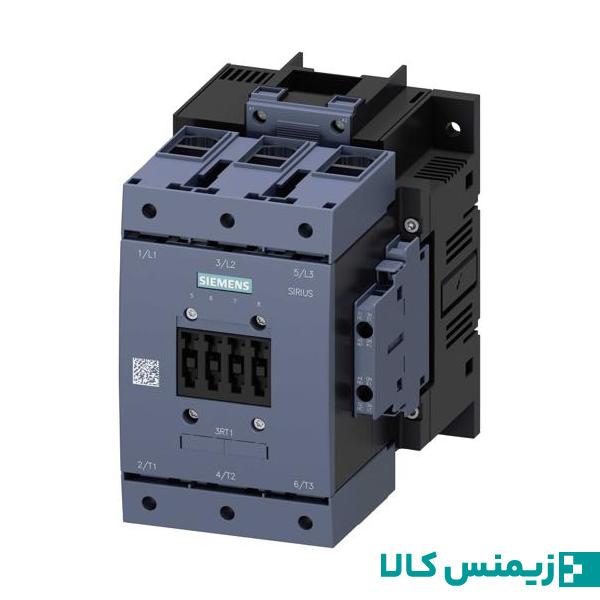

کنتاکتور 115 آمپر زیمنس، کد فنی 3RT1054-1AP36

کنتاکتور 115 آمپر زیمنس با کد فنی 3RT1054-1AP36 از جمله نمونه های سه فاز-  سه پل این محصولات است. بوبین این کنتاکتور با ولتاژ 220 تا 240 ولت AC/DC تغذیه می شود. توصیه می شود ولتاژ بوبین کنتاکتور از ولتاژ تغذیه ایزوله شود.

از این کنتاکتور برای کنترل عملکرد موتورهای الکتریکی با جریان عملیاتی 115 آمپر (یا توان 55 کیلووات) می توان استفاده کرد. درجه حفاظت این کنتاکتورها IP20 و مناسب نصب در تابلو برق است. در ادامه به بررسی بیشتر کنتاکتور 115 آمپر زیمنس خواهیم پرداخت. با من همراه باشید.

مقدمه ای بر کنتاکتور زیمنس

کنتاکتور زیمنس در گروه محصولات SIRIUS و زیر دسته SIRIUS CONTROL قرار دارد. قابلیت اعتماد بالا، عمر طولانی و عملکرد مطمئن از جمله شاخصه های بارز این گروه محصولات زیمنس است. این ویژگی ها کنتاکتور زیمنس را به گزینه ای مورد اعتماد برای صنایع مختلف تبدیل کرده است. از کنتاکتور در ترکیب با کلید حرارتی برای راه اندازی مستقیم موتور الکتریکی استفاده می شود.

کنتاکتورها در کاربردهای مختلفی مورد استفاده قرار می گیرند. با توجه به نوع کاربرد، توان قابل کنترل و ابعاد، کنتاکتورهای زیمنس را می توان در سه دسته کلی زیر تقسیم کرد:

• کنتاکتورهای قدرت
• کنتاکتورهای کنترل یا فرمان
• کنتاکتور خازنی

بارهای مختلف الکتریکی به ویژه در لحظه راه اندازی، رفتار متفاوتی دارند. این تفاوت عملکرد سبب دسته بندی کنتاکتورها در گروه های مختلف می شود. هدف از این دسته بندی، تخصصی تر کردن کنتاکتورها متناسب با کاربرد مورد انتظار آن ها است. کنتاکتور 115 آمپر زیمنس در خانواده کنتاکتورهای قدرت قرار دارد.

کنتاکتور های قدرت زیمنس طول عمر بالا و قابلیت قطع و وصل پی در پی مدار به تعداد زیاد را دارند. مشخصات عملیاتی و کاربردی کنتاکتورهای زیمنس در کد فنی آنها نهفته شده است. لازم به ذکر است زیمنس از عبارت Article Number برای معرفی کد فنی استفاده می کند.

مشخصات فنی کنتاکتور 115 آمپر زیمنس

کنتاکتورهای قدرت زیمنس در دو گروه کلی 3RT1 و 3RT2 دسته بندی می شوند. رنج توان، نوع و بزرگی ولتاژ بوبین و همچنین نوع ترمینال ها از جمله تفاوت های اساسی این دو خانواده کنتاکتور زیمنس است. سری 3RT1054-1AP36 از نمونه های کنتاکتور قدرت و عضو خانواده 3RT1 است. جدول زیر بخشی از مشخصات فنی درج شده در دیتاشیت این محصول را نشان می دهد:

نکات قابل توجه جدول بالا را می توان به صورت زیر خلاصه کرد:

• این کنتاکتور در سایز S6 عرضه می شود
• عدم پشتیبانی از ماژول ارتباطی
• پشتیبانی از اتصال کنتاکت کمکی
• ولتاژ عایقی 690 ولت
• مقاومت در برابر ولتاژ ضربه ای تا 8KV

این کنتاکتور در سایز S6 عرضه می شود. شکل زیر ابعاد این کنتاکتورها را نشان می دهد. (ابعاد با واحد میلیمتر درج شده اند)

کاربرد کنتاکتور 115 آمپر زیمنس

کنتاکتور 115 آمپر با ولتاژ بوبین 220 تا 240 ولت AC/DC و کد فنی 3RT1054-1AP36 یک کنتاکتور سه فاز است که به صورت ویژه برای کنترل بارهای موتوری طراحی شده است. انواع مختلف بارهای الکتریکی در لحظه شروع به کار رفتار متفاوتی دارند.

به عنوان مثال موتورها جریانی تا 10 برابر مقدار نامی را در لحظه راه اندازی از مدار می کشند. به همین دلیل در توان های بالا از درایو یا سافت استارتر برای راه اندازی موتور استفاده می شود.

این در حالی است که جریان راه اندازی بارهای مقاومتی به 1.5 برابر مقدار نامی محدود است. به منظور سهولت انتخاب کنتاکتور متناسب با نوع بار، کنتاکتورها را در گروه های عملیاتی مختلفی دسته بندی و به هر کدام یک کد مشخصه اختصاص می دهند. از آنجا که کدگذاری کنتاکتورها توسط انجمن IEC انجام شده است، با کد مشخصه IEC شناخته می شود.

کد مشخصه AC-3 مخصوص بارهای موتوری AC است. سری 3RT1054-1AP36 علاوه بر کنترل موتور، برای کنترل برخی بارهای دیگر نیز قابل استفاده است. لازم به ذکر است جریان نامی کنتاکتور برای بارهای مختلف و در ولتاژهای مختلف، متفاوت است. جدول زیر جزئیات بیشتری را در این باره به تصویر کشیده است:

تیغه های کمکی و مدار کنترل

به منظور انجام عملیات کنترلی، برخی از کنتاکتورها دارای تیغه های کمکی هستند. کنتاکتور 115 آمپر زیمنس با کد فنی 3RT1054-1AP36 دارای دو تیغه کمکی باز و دو تیغه کمکی بسته (2NO+2NC) است. شکل زیر نمایی از وضعیت تیغه های این کنتاکتور را نشان می دهد:

شکل بالا را می توان به صورت زیر تفسیر کرد:

• ترمینال های 1، 3 و 5 جهت اتصال فاز ورودی
• ترمینال های 2، 4 و 6 جهت اتصال به موتور
• ترمینال های 13 و 14 و همچنین 43 و 44 کنتاکت کمکی NO
• ترمینال های 21 و 22 و همچنین 31 و 32 کنتاکت کمکی NC
• پایه های A1 و A2 جهت اتصال تیغه کمکی

مشخصات بوبین

مشخصات دقیق ولتاژ فرمان مورد نیاز برای عملکرد صحیح کنتاکتور 115 آمپر موتوری زیمنس در جدول زیر آمده است:

از جمله نکات مهم درج شده در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ بوبین کنتاکتور می تواند از نوع AC یا DC باشد
• محدوده ولتاژ بین 220 تا 240 ولت قابل قبول است
• فرکانس کاری ولتاژ AC برابر 50 یا 60 هرتز
• محدوده عملیاتی ولتاژ بوبین بین 0.8 تا 1.1 ولتاژ استاندارد
• زمان بسته شدن تیغه بین 20 تا 95 میلی ثانیه
• زمان باز شدن تیغه بین 40 تا 60 میلی ثانیه
• زمان خنثی سازی جرقه 10 تا 15 میلی ثانیه

شرایط محیطی محل استفاده

در زمان انتخاب کنتاکتور، توجه به برخی پارامترهای عملیاتی کنتاکتور ضروری است. برخی از مهمترین پارامترهای موثر در انتخاب کنتاکتور عبارتند از:

• جریان نامی
• ولتاژ نامی
• ولتاژ بوبین
• شرایط محیطی

شرایط محیطی محل استفاده می تواند بر عملکرد کنتاکتور و سایر تجهیزات الکتریکی تاثیرگذار باشد. کنتاکتور 115 آمپر زیمنس با کد فنی 3RT1054-1AP36 را در شرایط استاندارد محیطی زیر می توان مورد استفاده قرار داد:
