سیگنال برد 2 ورودی و خروجی دیجیتال پی ال سی s7-1200 زیمنس 1223 کامپکت

از 0 رای

۴۴,۵۲۰,۰۰۰ ریال

به دلیل نوسانات قیمت ارز در حال حاضر فروش این کالا صرفا به صورت تلفنی انجام می شود. جهت استعلام قیمت به روز با شماره 88594308-021 تماس حاصل فرمائید.

  • تعداد ورودی دیجیتال:2
  • تعداد خروجی دیجیتال:2
  • تعداد ورودی آنالوگ:0
  • تعداد خروجی آنالوگ:0
  • ولتاژ تغذیه:24
ناموجود
محصولات مرتبط

SIMATIC S7-1200, Digital I/O SB 1223, 2 DI/2 DQ, 24 V DC 200 kHz

سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200 ، کد فنی 6ES7223-3BD30-0XB0

پی ال سی 1200 زیمنس یک انتخاب ایده آل برای پروژه های کوچک تا متوسط اتوماسیون است. ویژگی های پیشرفته و عملکرد قوی، این کنترل کننده صنعتی را به یک انتخاب مناسب برای پروژه های کوچک تا متوسط اتوماسیون تبدیل کرده است. از جمله مهمترین کاربردهای پی ال سی 1200 می توان به صنایعی که دنبال راه حل های کنترلی و اتوماسیون کارآمد هستند اشاره کرد.

S7 – 1200 یک از پرکاربردترین نمونه های پی ال سی زیمنس است که طراحی ماژولار دارد. ماژول پردازنده این PLC تعداد ورودی و خروجی محدودی دارد. به عنوان مثال پردازنده 1211C ترانزیستوری زیمنس دارای 6 ورودی و 4 خروجی دیجیتال است. به منظور افزایش تعداد ورودی و خروجی های این پی ال سی می توان از ماژول های توسعه یا سیگنال برد استفاده می شود.

سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200 دارای 2 ورودی دیجیتال و 2 خرروجی دیجیتال ترانزیستوری است. ورودی و خروجی های این ماژول با ولتاژ تغذیه 24 ولت DC عمل می کنند. لازم به ذکر است هر ماژول پردازنده 1200 تنها از یک عدد سیگنال برد پشتیبانی می کند. همچنین سیگنال برد در جلوی ماژول پردازنده نصب می شود. با بررسی بیشتر این ماژول همراه من باشید.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله دلایل مهمی است که پی ال سی 1200 را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل دیگری را نیز برای این انتخاب بیان کرد. برخی از دلایل استفاده از این تجهیزات متناسب با نوع کاربرد و صنعت مورد استفاده درجه اهمیت متفاوتی دارند. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

  • عملکرد و قدرت پردازش بالا
  • مقیاس پذیری و طراحی ماژولار
  • پیکربندی و نگهداری ساده
  • ادغام ساده با سایر اجزای اتوماسیون
  • راه حل مقرون به صرفه برای کاربردهای متنوع
  • ادغام یکپارچه با اکوسیستم زیمنس

پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله مهمترین کاربردهای پی ال سی 1200 می توان به موارد زیر اشاره کرد.

  • صنعت تولید
  • خودکارسازی فرآیندها
  • بخش انرژی
  • جابجایی مواد و لجستیک
  • مدیریت آب و فاضلاب

ساختار ماژولار  پی ال سی S7- 1200

پی ال سی S7 – 1200  به صورت ماژولار طراحی شده است. انعطاف پذیری و مقیاس پذیری بالا از جمله مزایای طراحی ماژولار این کنترل کننده است. هر سیستم اتوماسیون به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. ماژول پردازنده وظیفه پردازش اطلاعات و اتخاذ تصمیمات مقتضی را بر عهده دارد. ارتباط پی ال سی با محیط پیرامون از طریق ورودی و خروجی ها انجام می شود.

ماژول پردازنده تعداد محدودی ورودی/ خروجی دارد. با استفاده از ماژول های افزایشی می توان تعداد ورودی / خروجی را افزایش داد. به عنوان مثال سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200 به تعداد ورودی و خروجی ماژول پردازنده S7 – 1200 زیمنس 2 ترمینال اضافه می کند. ماژول های پردازنده این پی ال سی در 5 سری مختلف عرضه می شوند. قدرت پردازش و تعداد ورودی و خروجی از جمله تفاوت های بارز انواع پی ال سی 1200 زیمنس است.

مشخصات فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

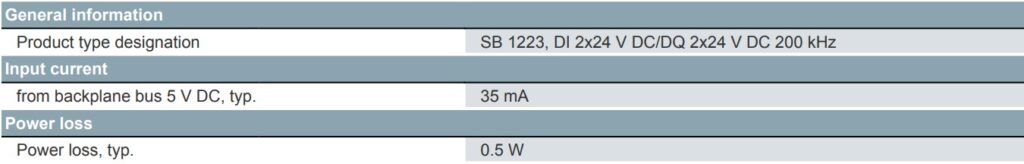

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی اهمیت بیشتری پیدا می کند. مشخصات فنی سیگنال برد سری  6ES7223-3BD30-0XB0 پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این ماژول را نشان می دهد:

مشخصات فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

  • ولتاژ تغذیه 24 ولت DC
  • جریان ورودی 35 میلی آمپر
  • تلفات توان 0.5 وات

مشخصات ورودی فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

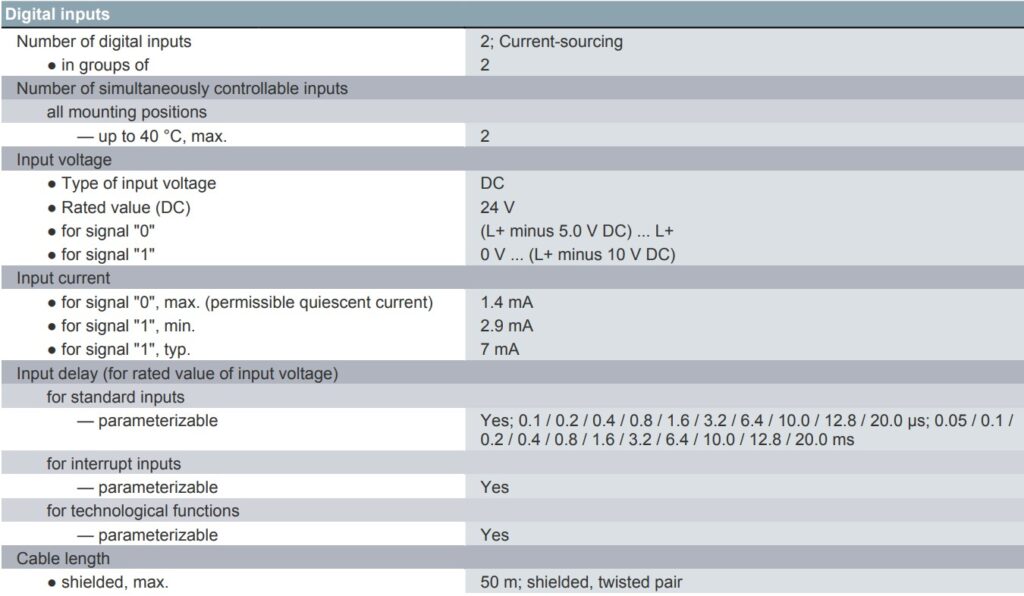

سیگنال برد 2DI / 2DQ سری SB 1223 پی ال سی 1200 زیمنس دارای 2 ورودی و 2 خروجی دیجیتال ترانزیستوری است. در جدول زیر می توانید اطلاعات فنی مربوط به ورودی های این ماژول را ببینید:

مشخصات ورودی فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

از جمله مهمترین نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:

  • ولتاژ ورودی 24 ولت DC
  • جریان مورد نیاز در حالت صفر منطقی 1.4 میلی آمپر
  • جریان مورد نیاز در حالت یک منطقی حداقل 2.9 میلی آمپر
  • حداکثر طول کابل شیلددار 50 متر

مشخصات خروجی

در صورتی که قصد استفاده از این ماژول را دارید، توجه به جزئیات عملکردی خروجی ها ضروری است. خروجی های سیگنال برد 2DI / 2DQ سری SB 1223 پی ال سی 1200 در جدول زیر آمده است:

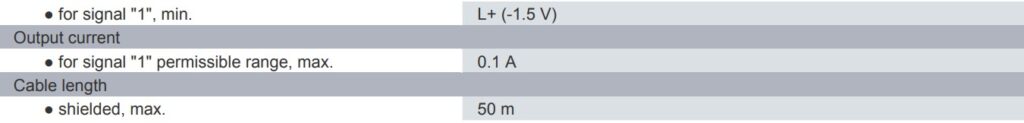

مشخصات خروجی فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200 مشخصات خروجی فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

مهمترین نکته ای که در مورد خروجی های این سیگنال برد باید مورد توجه قرار بگیرد، محدودیت جریان آن ها است. خروجی های سیگنال برد 2 ورودی / 2 خروجی دیجیتال 1200 حداکثر قادر به تامین جریان 0.1 آمپر هستند.

استانداردها، شرایط محیطی و …

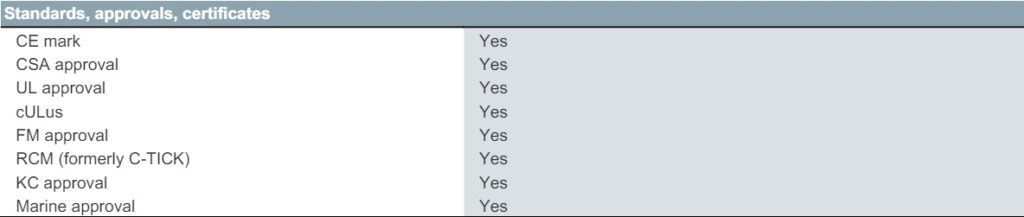

تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع متفاوتی از استانداردها در پروژه های مختلف ضروری است. سیگنال برد 2DI / 2DQ سری SB 1223 پی ال سی 1200 موفق به اخذ استانداردهای زیر شده است:

استاندارد سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

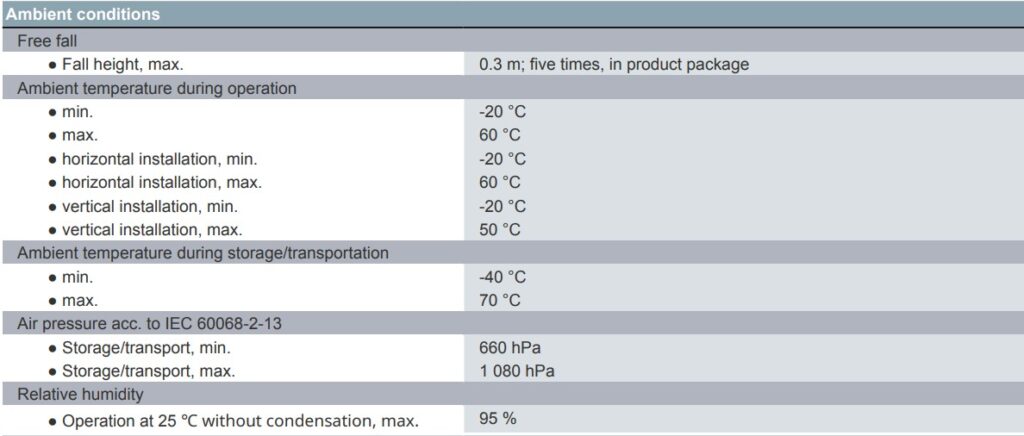

به منظور بهره مندی از قابلیت ها و عملکرد مطمئن سیگنال برد 2 ورودی خروجی دیجیتال سری SB 1223 لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. برای استفاده از این ماژول شرایط محیطی زیر را رعایت کنید:

شرایط محیطی فنی سیگنال برد SB 1223 2DI/2DQ پی ال سی 1200

خرید پی ال سی S7 – 1200

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. پی ال سی 1200 از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان سیگنال برد 2DI / 2DQ سری SB 1223 پی ال سی 1200 ، سری 6ES7223-3BD30-0XB0 را با ضمانت اصالت و تضمین آکبند بودن کالا از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.

مشخصات فنی سیگنال برد 2 ورودی و خروجی دیجیتال پی ال سی s7-1200 زیمنس 1223 کامپکت

  • وزن 0.035 کیلوگرم
  • ابعاد 21 × 38 × 62 میلی‌متر
    • تعداد ورودی دیجیتال

      2

  • ولتاژ تغذیه

    24

  • کشور سازنده

    China

  • نوع محصول

    SIGNAL BOARD

  • تعداد خروجی دیجیتال

    2

  • تعداد ورودی آنالوگ

    0

  • تعداد خروجی آنالوگ

    0

  • نوع شبکه

    none

  • ابعاد کالا

    Not available

  • ابعاد جعبه

    5,00 x 7,80 x 3,00

  • کاربری

    کم کاربرد

  • سازنده

    SIEMENS
