ماژول 8 ورودی دیجیتال S7 – 1200

پی ال سی S7 – 1200 زیمنس یک انتخاب ایده آل برای پروژه های کوچک تا متوسط اتوماسیون است. ویژگی های پیشرفته و عملکرد قوی، این پی ال سی را به یک انتخاب مناسب برای پروژه های کوچک تا متوسط اتوماسیون تبدیل کرده است. صنایعی که به دنبال راه حل های کنترلی و اتوماسیون کارآمد هستند، می توانند روی مزایا و قابلیت های S7 – 1200 زیمنس حساب کنند.

پی ال سی S7 – 1200 به صورت ماژولار طراحی شده است. ماژول پردازنده این PLC تعداد ورودی و خروجی محدودی است. به عنوان مثال پردازنده 1217C ترانزیستوری زیمنس دارای 14 ورودی و 10 خروجی دیجیتال است. به منظور افزایش تعداد ورودی و خروجی های این پی ال سی از ماژول های توسعه استفاده می شود. ماژول 8 ورودی دیجیتال S7 – 1200 دارای 8 ورودی دیجیتال با ولتاژ تغذیه 24 ولت DC است.

با بررسی بیشتر این ماژول همراه من باشید.

مقدمه ای بر پی ال سی S7- 1200

طراحی ماژولار، انعطاف پذیری بالا و سهولت پیکره بندی و راه اندازی از جمله دلایل مهمی است که این خانواده پی ال سی زیمنس را در زمره محبوبترین کنترل کننده های صنعتی دنیا قرار می دهد. اما می توان دلایل مهم دیگری را نیز برای این انتخاب بیان کرد. برخی از دلایل استفاده از این تجهیزات متناسب با نوع کاربرد و صنعت مورد استفاده ممکن است درجه اهمیت متفاوتی داشته باشند. از جمله مزایای S7 – 1200 زیمنس می توان به موارد زیر اشاره کرد:

• عملکرد و قدرت پردازش بالا
• مقیاس پذیری و طراحی ماژولار
• پیکربندی و نگهداری ساده
• ادغام ساده با سایر اجزای اتوماسیون
• راه حل مقرون به صرفه برای کاربردهای متنوع
• ادغام یکپارچه با اکوسیستم زیمنس

پی ال سی 1200زیمنس در صنایع مختلف کاربرد دارد. کنترل و نظارت بر وظایف پیچیده اتوماسیون، مانند کنترل ماشین، خط تولید، فرآیند و جمع آوری داده ها از جمله وظایفی است که این کنترل کننده به خوبی از پس انجام آن ها بر می آید. از جمله مهترین کاربردهای آن می توان به موارد زیر اشاره کرد.

• صنعت تولید
• خودکارسازی فرآیندها
• بخش انرژی
• جابجایی مواد و لجستیک
• مدیریت آب و فاضلاب

ساختار ماژولار  پی ال سی S7- 1200

پی ال سی S7 – 1200  به صورت ماژولار طراحی شده است. انعطاف پذیری و مقیاس پذیری بالا از جمله مزایای طراحی ماژولار این کنترل کننده است. هر سیستم اتوماسیون به یک ماژول پردازنده مرکزی یا CPU نیاز دارد. ماژول پردازنده وظیفه پردازش اطلاعات و اتخاذ تصمیمات مقتضی را بر عهده دارد. ارتباط پی ال سی با محیط پیرامون از طریق ورودی و خروجی ها انجام می شود.

ماژول پردازنده تعداد محدودی ورودی/ خروجی دارد. با استفاده از ماژول های افزایشی می توان تعداد ورودی / خروجی را افزایش داد. به عنوان مثال ماژول 8 ورودی دیجیتال S7 – 1200 به تعداد ورودی های پی ال سی S7 – 1200 زیمنس 8 ترمینال اضافه می کند. ماژول های پردازنده این پی ال سی در 5 سری مختلف عرضه می شوند. قدرت پردازش و تعداد ورودی و خروجی از جمله تفاوت های بارز ماژول های پردازنده است.

جزئیات بیشتر در مورد این ماژول ها را در مقاله “انواع پی ال سی 1200 زیمنس” ببینید.

مشخصات فنی ماژول 8DI  سری SM 1221 پی ال سی 1200

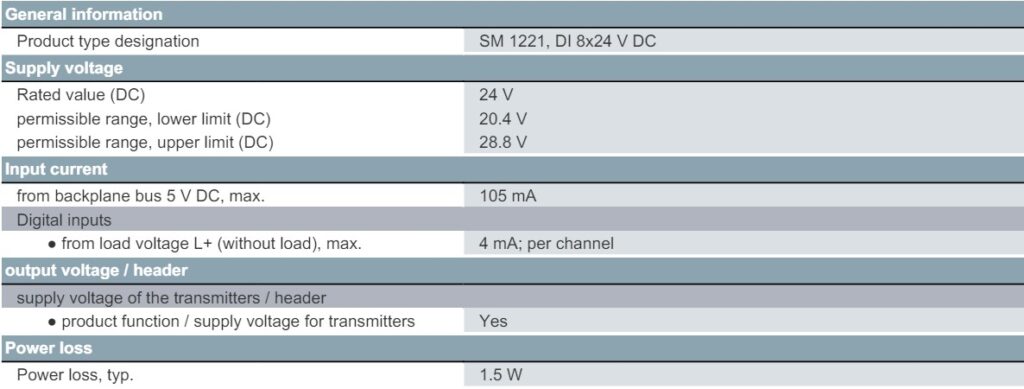

وقتی صحبت از انتخاب پی ال سی به میان می آید، بررسی دقیق مشخصات فنی و تطابق آن با نیازهای اتوماسیون صنعتی بسیار حائز اهمیت است. مشخصات فنی ماژول توسعه سری  6ES7221-1BF32-0XB0پی ال سی 1200 زیمنس را می توان در بخش های مختلف مورد ارزیابی قرار داد. جدول زیر مشخصات عمومی این ماژول را نشان می دهد:

مهمترین پارامترهای قابل اشاره در جدول بالا عبارتند از:

• ولتاژ تغذیه بین 20.4 تا 28.8
• جریان ورودی 105 میلی آمپر به ازای هر کانال
• تلفات توان 1.5 وات

مشخصات ورودی ماژول 8 ورودی دیجیتال S7 – 1200

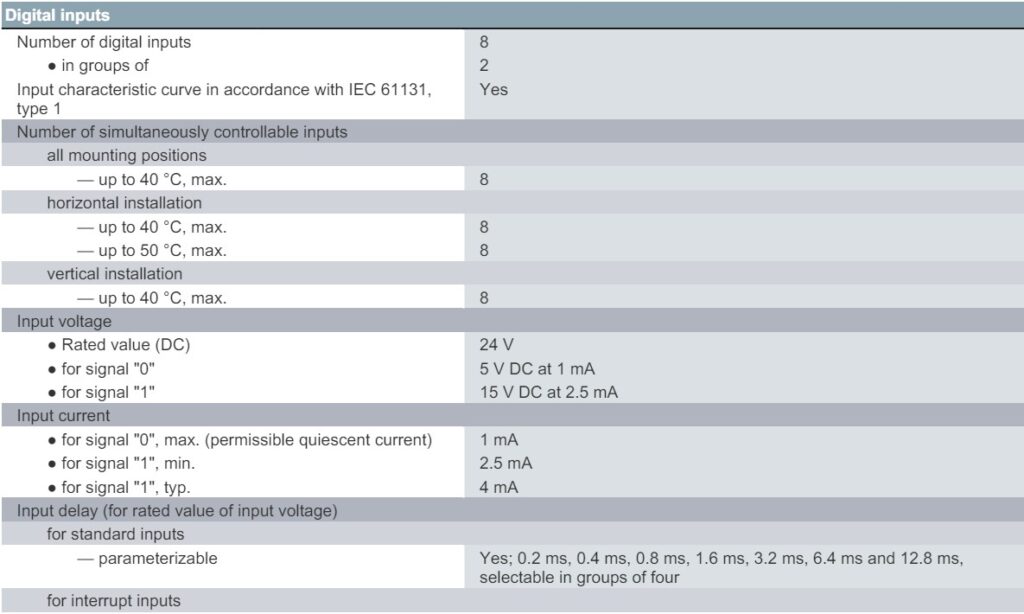

ماژول 8DI  سری SM 1221 پی ال سی 1200 زیمنس دارای 8 ورودی دیجیتال است. در بخش مشخصات عمومی اشاره کردیم که ولتاژ این ورودی ها 24 ولت DC است. در جدول زیر می توانید اطلاعات فنی کامل مربوط به ورودی ها را ببینید:

از جمله مهمترین نکات قابل توجه در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ تغذیه 24 ولت
• سطح ولتاژ سیگنال صفر منطقی 5 ولت DC
• سطح ولتاژ سیگنال یک منطقی 15 ولت DC
• جریان مورد نیاز در حالت صفر منطقی 1 میلی آمپر
• جریان مورد نیاز در حالت یک منطقی 2.5 میلی آمپر
• حداکثر طول کابل شیلددار 500 متر
• حداکثر طول کابل بدون شیلد 300 متر

استانداردها، شرایط محیطی و …

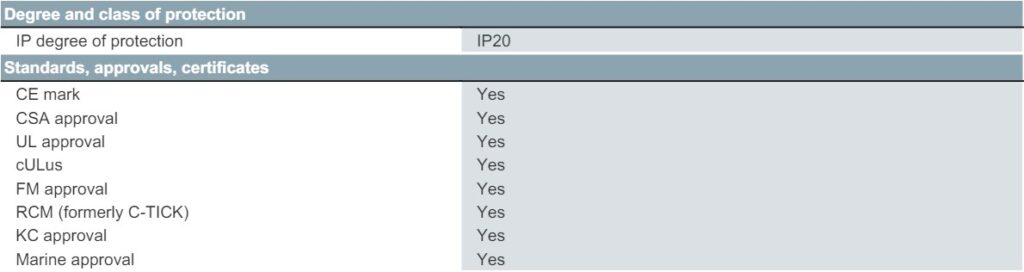

تنوع نیاز پروژه های مختلف و تعداد زیاد تولید کنندگان تجهیزات، استانداردسازی را به یک الزام اساسی تبدیل کرده است. مراجع بین المللی مختلفی نسبت به ارائه استاندارد تجهیزات صنعتی اقدام کرده اند. بسته به موقعیت جغرافیایی و مشخصات شبکه (برق شهر)، رعایت انواع متفاوتی از استانداردها در پروژه های مختلف ضروری است.  ماژول 8 ورودی دیجیتال S7 – 1200 دارای درجه حفاظت IP20 و استانداردهای زیر است:

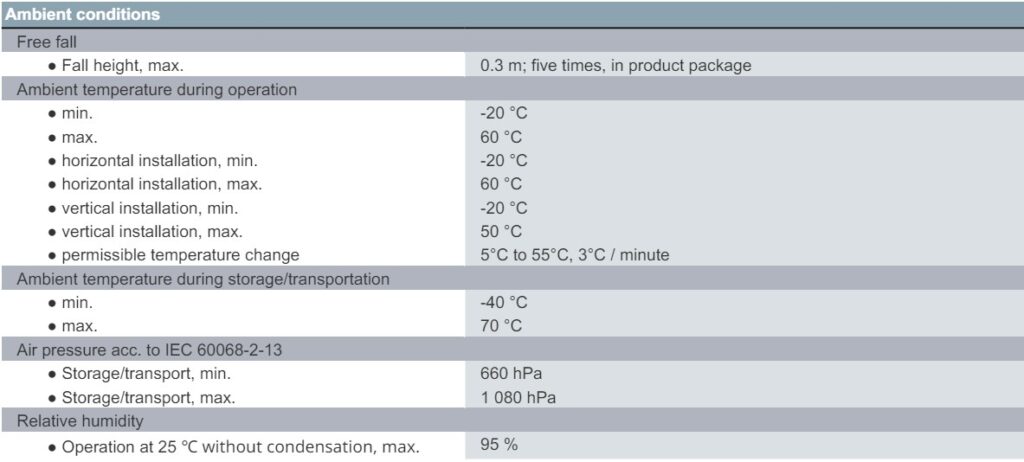

به منظور بهره مندی از قابلیت ها و عملکرد مطمئن ماژول 8DI  سری SM 1221 لازم است شرایط استاندارد محیطی محل نصب را رعایت کنید. برای استفاده از این ماژول شرایط محیطی زیر را رعایت کنید:

خرید ماژول 8DI سری SM 1221 پی ال سی 1200

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. پی ال سی 1200 از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان ماژول 8 ورودی دیجیتال S7 – 1200 ، سری 6ES7221-1BF32-0XB0 را با ضمانت اصالت کالا و تضمین آکبند بودن محصول از زیمنس کالا سفارش دهید. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
