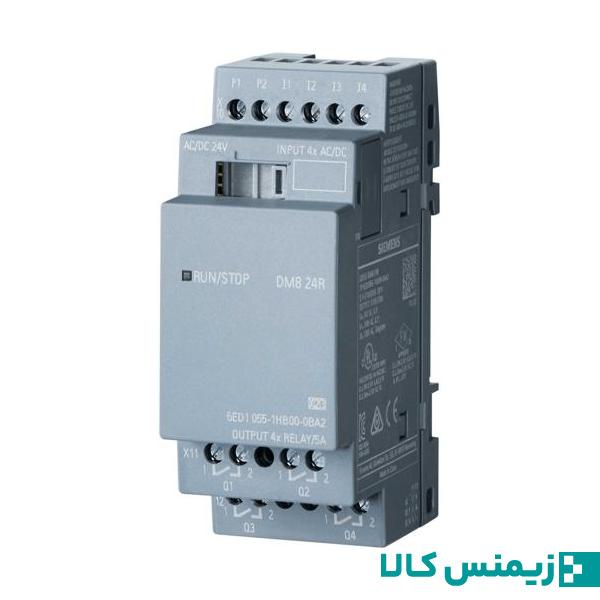

ماژول ورودی / خروجی LOGO! DM8 24R لوگو 8
ماژول ورودی خروجی LOGO! DM8 24R با کد فنی 6ED1055-1HB00-0BA2 خروجی رله ای دارد و با ولتاژ 24 ولت AC / DC تغذیه می شود. ولتاژ سوئیچینگ (ورودی) این ماژول نیز 24 V AC/DC است. لوگو 8 زیمنس یک مینی پی ال سی قدرتمند است که در طیف گسترده ای از کاربردها مورد استفاده قرار می گیرد.
ماژول پردازنده لوگو 8، به صورت پیشفرض دارای 4 خروجی و 8 ورودی دیجیتال است. برای افزایش تعداد ورودی و خروجی ها لازم است از ماژول های توسعه لوگو 8 استفاده کنید. ماژول ورودی / خروجی LOGO! DM8 24R، تعداد ورودی و خروجی های دیجیتال لوگو 8 را افزایش می دهد. در ادامه به بررسی بیشتر این ماژول توسعه خواهیم پرداخت. با من همراه باشید.
مقدمه ای بر لوگو 8
اگر به دنبال یک پی ال سی مطمئن برای اجرای پروژه های ساده اتوماسیون هستید، لوگو 8 می تواند انتخابی ویژه برای شما باشد. این مینی پی ال سی ابعاد جمع وجوری دارد و فضای کمی در تابلو برق اشغال می کند. رابط کاربری ساده لوگو 8 فرآیند برنامه نویسی و کنترل آن را تسهیل می کند.
قابلیت های لوگو 8 بسیار متنوع است و به شما امکان می دهد آن را با شبکه های مختلف ادغام کنید. مزایای گسترده این کنترل کننده صنعتی سبب استفاده از آن در کاربردهای مختلف شده است. برخی از مهمترین کاربردهای این پی ال سی عبارتند از:
- کنترل گلخانه ها و مزارع کشاورزی
- خانه های هوشمند
- سیستم های گرمایش و سرمایش
- صنعت دام و طیور
- آسانسور
- پروژه های کنترل دما
- پروژه های کنترل روشنایی و….
یکی از ویژگی های مهم لوگو 8، ساختار ماژولار آن است که به کاربر امکان می دهد کنترل کننده را متناسب با نیازهای پروژه توسعه دهد. به صورت کلی می توان ماژول های لوگو 8 را در انواع زیر دسته بندی کرد:
- ماژول پردازنده مرکزی یا CPU
- ماژول تغذیه لوگو 8
- ماژول های ارتباطی لوگو 8
- ماژول های توسعه ورودی خروجی
برای پروژه های کوچک می توانید از ماژول پردازنده لوگو 8 به تنهایی استفاده کنید. این ماژول ها انواع مختلفی دارند و برای کاربردهای متفاوتی عرضه شده اند. به عنوان مثال پردازنده لوگو 8 سری 230RCE دارای 8 ورودی و 4 خروجی دیجیتال است.
در صورت نیاز به افزایش تعداد ورودی / خروجی ها می توانید از ماژول های توسعه استفاده کنید. به عنوان مثال ماژول ورودی / خروجی LOGO! DM8 ترانزیستوری ، تعداد ورودی ها را به 12 و تعداد خروجی ها را به 8 ترمینال افزایش می دهد.
افزایش تعداد ورودی خروجی لوگو 8
ساختار PLC را می توان به صورت کلی به یک سیستم ساده تشبیه کرد که دارای 3 بخش است. این بخش ها عبارتند از:
- ورودی
- پردازنده
- خروجی
داده های محیطی مورد نیاز توسط سنسورها گردآوری شده و از طریق ورودی ها به پردازنده ارسال می شود. پردازنده با توجه به منطق از پیش تعیین شده توسط کاربر و مقایسه داده های محیطی با شرایط مطلوب، نسبت به لزوم یا عدم نیاز به تغییر وضعیت خروجی ها تصمیم گیری می کند.
به صورت کلی سیگنال های الکتریکی را می توان به دو گروه دیجیتال و آنالوگ تقسیم کرد. از اینرو پی ال سی ها دارای ترمینال های ورودی خروجی آنالوگ و دیجیتال هستند. بسته به نیازهای پروژه گاهی اوقات به تعداد بیشتری از ورودی و خروجی نیاز داریم.
در چنین مواقعی از ماژول های توسعه بهره می بریم. این ماژول ها بسته به نوع سیگنال قابل پردازش به دو گروه آنالوگ و دیجیتال تقسیم می شوند.
ماژول ورودی خروجی LOGO! DM8 24R لوگو 8
ماژول ورودی / خروجی LOGO! DM8 رله ای با کد فنی 6ED1055-1HB00-0BA2، با ولتاژ 24 ولت تغذیه می شود و خروجی های آن از نوع ترانزیستوری است. به منظور انجام صحیح فرآیندهای مورد انتظار و حتی شروع به کار ماژولها، تامین تغذیه مورد نیاز آن ها ضروری است. جدول زیر مشخصات تغذیه این ماژول را نشان می دهد:
نکته حائز اهمیتی که در مورد این ماژول می توان به آن اشاره کرد، قابلیت اغذیه با هر دو نوع ولتاژ Ac و dc است.
ورودی های دیجیتال دو حالت صفر و یک منطقی دارند. در واقع با توجه به سطح ولتاژی که به ورودی اعمال می شود، پردازنده یکی از حالات صفر یا یک منطقی را برداشت می کند. سطوح ولتاژ ورودی تعیین شده برای ماژول ورودی خروجی LOGO! DM8 24R مطابق جدول زیر است:
از جمله نکات جالب توجه در این جدول می توان به موارد زیر اشاره کرد:
- سطح ولتاژ صفر منطقی کمتر از 5 ولت AC/DC است
- سطح ولتاژ یک منطقی بزرگتر از 12 ولت AC/DC است
- سطح جریان مورد نیاز برای حالت صفر منطقی 1 mA و در حالت یک منطقی 2.63 mA
- حداکثر تاخیر زمانی در تغییر وضعیت صفر به یک 5 ms و در تغییر یک به صفر 15 ms است.
خروجی های دیجیتال ماژول ورودی خروجی LOGO! DM8 24R از نوع رله ای است. حرف R به همین دلیل در عنوان ماژول درج شده است. مشخصات سیگنال خروجی در جدول زیر درج شده است:
از جمله مهترین نکات قابل توجه در این بخش کاتالوگ ماژول ورودی خروجی 4 کانال دیجیتال با کد فنی 6ED1055-1HB00-0BA2 می توان موارد زیر را خاطرنشان کرد:
- خروجی های رله ای حفاظت اتصال کوتاه ندارند
- جریان خروجی در حالت یک منطقی حداکثر 5 آمپر است
- سرعت کلید زنی برای بارهای مقاومتی 2 هرتز و برای بار القایی (سلفی) حداکثر 0.5 هرتز است
- حداکثر جریان برای بار سلفی 3 آمپر و برای بار مقاومتی 5 آمپر است
این ماژول دارای فیلتر داخلی EMC کلاس B مطابق با استاندارد EN 55 011 و درجه حفاظت IP20 است. آخرین پارامترهایی که باید در زمان انتخاب ماژول مورد توجه قرار دهید، استانداردهای بین المللی اخذ شده و شرایط محیطی استاندارد برای عملکرد صحیح ماژول است. در جدول زیر به این مشخصات پرداخته شده است.
همین الان ماژول ورودی خروجی LOGO! DM8 24R را با ضمانت اصالت کالا و خدمات پس از فروش از زیمنس کالا سفارش دهید. اگر سوالی برای شما باقی مانده است با ما در ارتباط باشید. کارشناسان ما مشتاق پاسخگویی به سوالات شما هستند.
