3RW30 S3 80A 480V 24V screw
سافت استارتر یکی از رایج ترین روش های راه اندازی موتور الکتریکی است. صنایع مختلف از این دستگاه های برای رفع چالش های شروع به کار موتور بهره می برند. زیمنس به عنوان یکی از برندهای شناخته شده تجهیزات برق صنعتی، محصولات متنوعی را در این زمینه به بازار عرضه کرده است.

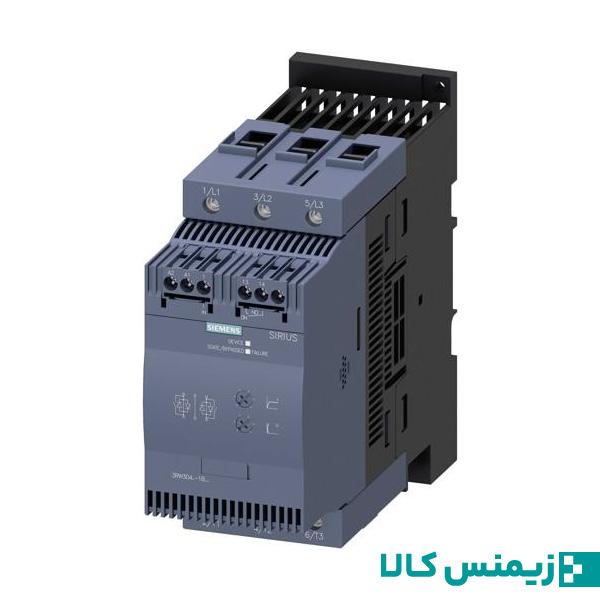

سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس با کد فنی 3RW3046-1BB04 عرضه می شود. خانواده سافت استارتر 3RW30 از جمله راه اندازهای نرم زیمنس برای استفاده در کاربردهای پایه است. اعضای این خانواده یک انتخاب مناسب برای راه اندازی موتور در سطوح پایه و ساده هستند.
این سافت استارتر دارای کنتاکتور داخلی است و تنها قابلیت راه اندازی موتور را دارد. ولتاژ کنترل این سافت استارتر در رنج 24 V AC/DC است. با من همراه باشید تا این سافت استارتر زیمنس را بیشتر بشناسیم.
سافت استارتر چیست؟
موتورها به همان میزان که کاربردی هستند، چالش های جدی برای صنایع ایجاد می کنند. سیم پیچ موتور در لحظه شروع به کار جریان زیادی را از شبکه می کشد که به جریان هجومی موسوم است. بزرگی این جریان حتی تا 10 برابر جریان نامی موتور نیز می رسد. بزرگی این جریان در توان های بالا می تواند منجر به افت ولتاژ شبکه شود.
از دیگر چالش های راه اندازی موتورها می توان به تکانه های مکانیکی شدید ناشی از شروع به کار ناگهانی موتور اشاره کرد. برای غلبه بر این چالش ها دو راهکار پیشنهاد شده است:
سافت استارتر یا راه انداز نرم با استفاده از تکنیک کاهش ولتاژ قادر است موتور الکتریکی را به آرامی راه اندازی کند. استفاده از این تکنیک علاوه بر رفع چالش جریان هجومی، تکانه های شدید ناشی از شروع به کار ناگهانی را نیز از بین می برد.
سافت استارتر زیمنس
زیمنس تنوع بالایی از محصولات را در زمینه سافت استارترها ارائه می کند. از جمله پارامترهای کلیدی تاثیر گذار در انتخاب سافت استارتر، می توان به تعداد فاز تحت کنترل آن اشاره کرد. سافت استارترهای زیمنس در نمونه های دو فاز کنترل و سه فاز کنترل عرضه می شوند. نمونه های دو فاز کنترل ابعاد کوچکتر و قیمت پایین تری دارند.
سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس از نوع دو فاز کنترل است. نمونه های دوفاز کنترل راه انداز نرم در بازار با عنوان سافت استارتر آنالوگ نیز شناخته می شوند. همه اعضای خانواده 3RW30 از نوع دو فاز کنترل هستند. اما علاوه بر این سری های دیگری از سافت استارتر زیمنس نیز در بازار ایران موجود است:
رنج توان، تعداد فاز تحت کنترل و برخی قابلیت های دیگر خانواده های مختلف راه انداز نرم زیمنس با هم متفاوتند.
مشخصات فنی سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس
این سافت استارتر تنها قابلیت راه اندازی نرم موتور الکتریکی را دارد. مدار کنترل این دستگاه با ولتاژ 24 ولت AC/DC تغذیه می شود. توان 45 کیلووات در ولتاژ 400 ولت توسط این راه انداز نرم قابل تحویل است. در ولتاژ 230 ولت، توان سافت استارتر به 22 کیلووات محدود می شود.
مشخصات این راه انداز نرم بسیار مشابه سافت استارتر 45 کیلووات 3RW30 زیمنس است. جدول زیر برخی از مشخصات عمومی این دستگاه را نشان می دهد:
مهمترین نکته ای که در این بخش از مشخصات سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس باید مورد توجه قرار بگیرد، وجود کنتاکتور داخلی در ساختار آن است. این کنتاکتور بعد از رسیدن ولتاژ موتور به مقدار نامی وارد مدار شده و تریستورها را از مدار خارج می کند. دلیل این کار پیشگیری از تلفات حرارتی و افزایش طول عمر تریستورها است.
مشخصات مکانیکی سافت استارتر 3RW3046-1BB04 را در جدول زیر ببینید!
مشخصات الکترونیکی
در این بخش از دیتاشیت اطلاعات مربوط به خروجی سافت استارتر درج شده است. عنوان این بخش از اطلاعات با توجه به نقش قطعات الکترونیک قدرت (تریستور) در تولید ولتاژ خروجی انتخاب شده است:
مهمترین نکته ای که در این بخش از اطلاعات عملیاتی باید مورد توجه قرار بگیرد، تاثیر افزایش دما بر جریان خروجی سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس است. جریان نامی این راه انداز نرم 80 آمپر است. اما این جریان تا دمای 40 درجه سانتیگراد قابل تحویل است.
افزایش دما به میزان 10 درجه سبب کاهش 7 آمپری جریان خروجی می شود. با رسیدن دما به 60 درجه سانتیگراد، جریان خروجی به 66 آمپر کاهش می یابد.
مشخصات کنترلی سافت استارتر 45 کیلووات 24 ولت 3RW30
سافت استارترها از یک مدار کنترلی برای مدیریت عملکرد تریستورها استفاده می کنند. رنج ولتاژ تغذیه سافت استارترهای مختلف متفاوت است. جدول زیر مشخصات ولتاژ کنترلی راه انداز نرم 3RW3046-1BB04 زیمنس را نشان می دهد:
طبق اطلاعات درج شده در این بخش از دیتاشیت، ولتاژ کنترل این راه انداز نرم
- می تواند از نوع AC یا DC باشد
- ولتاژ AC در فرکانس های 50 و 60 هرتز قابل قبول است
- تنها ولتاژ 24 ولت قابل قبول است
- حداکثر تلرانس قابل قبول ولتاژ 10 درصد مثبت و 15 درصد منفی است
سیگنال کنترلی سافت استارتر نقشی مشابه ولتاژ بوبین در کنتاکتور بازی می کند. به بیان دیگر به کمک این ترمینال ها می توان از راه دور سافت استارتر و در نتیجه موتور را راه اندازی کرد.
خرید سافت استارتر 3RW30 زیمنس
سافت استارتر زیمنس تنوع بالایی دارد و تقریبا همه کاربردها را پوشش می دهد. چنانچه تصمیم به استفاده از راه انداز نرم زیمنس داشته باشید، دو موضوع باید مورد توجه شما قرار بگیرد. اول انتخاب گزینه مناسب و دوم خرید محصول اصلی و آکبند.
با توجه به برخی پارامترهای کلیدی از جمله جریان یا توان نامی، مشخصات راه اندازی و پروتکل های ارتباطی در زمان انتخاب سافت استارتر می توانید از انتخاب گزینه مناسب اطمینان حاصل کنید. علاوه بر این کارشناسان فنی ما آماده پاسخگویی به سوالات و مشاوره انتخاب محصولات زیمنس هستند.
به منظور بهره مندی از قابلیت اطیمنان بالا و عملکرد مطمئن محصولات زیمنس، لازم است کالای اورجینال و آکبند را مورد استفاده قرار دهید. در حال حاضر نمایندگی زیمنس در ایران وجود ندارد اما زیمنس کالا تمام محصولات زیمنس را با ضمانت اصالت و آکبند بودن عرضه می کند. همین الان سافت استارتر 45 کیلووات 24 ولت 3RW30 زیمنس را از زیمنس کالا سفارش دهید.
