صفحه نمایش لوگو LOGO! TD کد فنی 6ED1055-4MH08-0BA1

لوگو 8 زیمنس یک پی ال سی کوچک و جمع و جور برای استفاده در پروژه های کوچک و فرآیندهای منفرد اتوماسیون است. ماژول پردازنده لوگو از یک صفحه نمایش کوچک کاراکتری بهره می برد. به منظور افزایش قابلیت های نظارتی و کنترلی می توانید از صفحه نمایش لوگو LOGO! TD استفاده کنید.

از صفحه نمایش لوگو جهت نمایش داده هایی از قبیل وضعیت خروجی و ورودی و زمان و تاریخ استفاده می شود. LOGO! TD یا صفحه نمایش متنی قابلیت های متنوعی دارد. امکان اتصال به لوگو و اینترنت از جمله قابلیت های این صفحه نمایش است. برنامه ریزی آن از طریق نرم افزار LOGO SOFT انجام می شود و امکان کنترل محلی فرآیندها را فراهم می کند.

به کمک LOGO TD می توانید وضعیت خروجی و ورودی های مختلف را مشاهده و برنامه لازم جهت تغییرات را برای آن ها تنظیم کنید. در ادامه به بررسی بیشتر صفحه نمایش لوگو LOGO! TD خواهیم بود.

مقدمه ای بر لوگو 8

لوگو 8 یک مینی پی ال سی شناخته شده و پرکاربرد در سراسر دنیاست. این پی ال سی در اتوماسیون پروژه های کوچک و فرآیندهای منفرد کاربرد گسترده ای دارد. لوگو 8 در تعامل با درایو v20 زیمنس برای کنترل یک موتور می تواند مورد استفاده قرار بگیرد.

قابلیت های لوگو 8 زیمنس آن را به یک انتخاب منحصر به فرد برای استفاده در پروژه های مختلف تبدیل کرده است. این پی ال سی از پروتکل های ارتباطی متنوعی پشتیبانی می کند. به صورت پیشفرض یک پورت اترنت برای پردازنده لوگو 8 در نظر گرفته شده است. علاوه بر این انواع مختلفی از ماژول های ارتباطی لوگو 8 برای افزایش قابلیت های ارتباطی عرضه شده است.

لوگو 8 یک کنترل کننده صنعتی ماژولار است. ماژول پردازنده آن قابلیت های محدودی دارد که در ادامه به آن خواهیم پرداخت. برای افزایش قابلیت های عملیاتی، از انواع ماژول لوگو 8 زیمنس استفاده می شود. این ماژول ها به منظور استفاده در کاربردهای مختلف طراحی و تولید شده اند. صفحه نمایش لوگو LOGO! TD نیز یکی از ماژول های جانبی لوگو 8 است.

لوگو 8 و کاربردهای گسترده!

لوگو 8 کوچکترین عضو خانواده پی ال سی زیمنس است. هدف زیمنس از توسعه مینی پی ال سی های لوگو، اتوماسیون پروژه های ساده و فرآیندهای منفرد بوده است. ابعاد جمع و جور این کنترل کننده ها سبب شده فضای کمی از تابلو اشغال کنند. برنامه نویسی و کنترل لوگو به لطف رابط کاربری پیشرفته نرم افزارLOGO SOFT COMFORT  بسیار راحت است.

علاوه بر این به کمک اپلیکشنLOGO APP  می توانید وضعیت ورودی و خروجی ها را از طریق موبایل کنترل کنید. این کنترل کننده از شبکه های صنعتی مختلفی پشتیبانی می کند. مزایای لوگو 8 زیمنس سبب استفاده از آن در کاربردهای مختلف اتوماسیون شده است. از جمله مهمترین کاربردهای لوگو 8 زیمنس می توان به موارد زیر اشاره کرد:

• کنترل گلخانه ها و مزارع کشاورزی
• استفاده از لوگو 8 در خانه های هوشمند
• کنترل تهویه مطبوع با لوگو 8
• صنایع دام و طیور
• کنترل پمپ آب با لوگو 8
• کنترل آسانسور
• کنترل موتور با لوگو 8
• پروژه های کنترل دما
• کنترل روشنایی با لوگو 8
• و....

مشخصات صفحه نمایش لوگو LOGO! TD

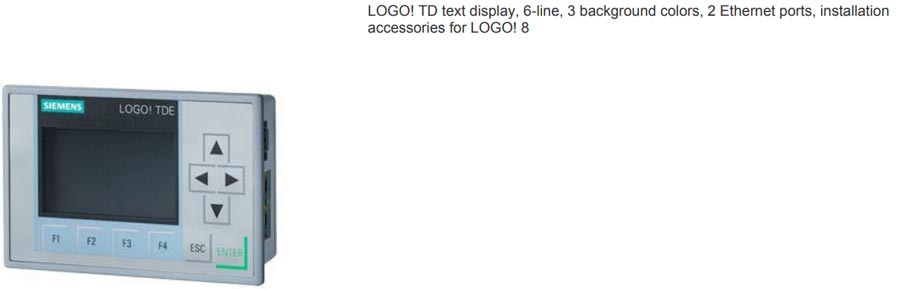

صفحه نمایش های لوگو انواع مختلفی دارند. LOGO TD با کد فنی 6ED1055-4MH08-0BA1 برای استفاده در کنار نسخه 8 پردازنده های لوگو یا همان لوگو 8 معرفی شده است. این محصول دارای صفحه نمایش متنی 6 خط است. نور پس زمینه آن دارای سه حالت (رنگ) مختلف است. همچنین جهت ارتباط مستقیم با لوگو 8 و کامپیوتر (جهت برنامه ریزی) از دو پورت اترنت پشتیبانی می کند.

جدول زیر مشخصات کلی صفحه نمایش لوگو LOGO! TD کد فنی 6ED1055-4MH08-0BA1 را نشان می دهد:

نور پس زمینه از نوع LED است و در هر یک از خطوط 6 گانه امکان نمایش 20 کاراکتر وجود دارد. مشخصات تغذیه مورد نیاز این ماژول و استانداردهای اخذ شده توسط آن در جدول زیر آمده است:

مزایای استفاده از لوگو TD

استفاده از صفحه نمایش لوگو LOGO! TD مزایای زیادی دارد که مهندسان طراح را به سمت استفاده از آن در پروژه ها سوق می دهد. از جمله مهمترین مزایای استفاده از این صفحه نمایش می توان به موارد زیر اشاره کرد:

• نمایش حداکثر 50 پیام مختلف. به عنوان مثال، می‌توانید پیام‌های مربوط به عملکرد بخش های مختلف سیستم را روی صفحه نمایش متنی نشان دهید و نظارت کامل بر عملکرد سیستم داشته باشید.
• برنامه نویسی ساده با استفاده از توابع آماده موجود در نرم افزار برنامه نویسی لوگو
• نور پس زمینه و کنتراست قابل کنترل
• پشتیبانی از مجموعه کاراکترهای چند زبانه
• جابجایی خودکار بین 2 صفحه یا اسکرول تا 40 کاراکتر در هر پیام
• نمایش حداکثر 4 نمودار میله ای و اطلاعات وضعیت I/O در هر پیام
• کنترل وضعیت برای همه I/O و پرچم ها، نمایش روند ورودی ها و خروجی های آنالوگ
• امکان تنظیم پارامترها در “حالت پارامتر” یا مستقیما در متن پیام
• دارای 6 دکمه ورودی لمسی
• امکان تایید عملکرد برای پیام های هشدار
• اتصال مستقیم به لوگو! 8 بدون نیاز به هیچ ماژول ارتباطی واسط

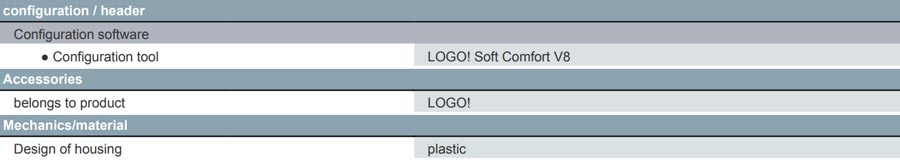

صفحه نمایش لوگو LOGO! TD را می توان به کمک نرم افزار لوگو برنامه نویسی کرد. جدول زیر را ببینید:

خرید صفحه نمایش لوگو LOGO! TD

فروشگاه های زیادی در سراسر ایران اقدام به عرضه محصولات اتوماسیون صنعتی زیمنس می کنند. لوگو 8 زیمنس از جمله محصولات پرطرفدار بازار ایران است. غالبا فروشگاه ها محصولات خود را با ضمانت اصالت کالا عرضه می کنند. اما اصالت کافی نیست! برای بهره مندی از عملکرد مطمئن و طول عمر محصولات زیمنس، لازم است نمونه های آکبند و اصلی را مورد استفاده قرار دهید!

همین الان صفحه نمایش لوگو LOGO! TD، سری 6ED1055-4MH08-0BA1 را با ضمانت اصالت و آکبند بودن کالا از زیمنس کالا سفارش دهید. ما خدمات پس از فروش متفاوتی به مشتریانمان ارائه می کنیم. در صورتی که هنوز سوالی برای شما باقیست با ما تماس بگیرید. کارشناسان ما مشتاق پاسخگویی به شما هستند.
