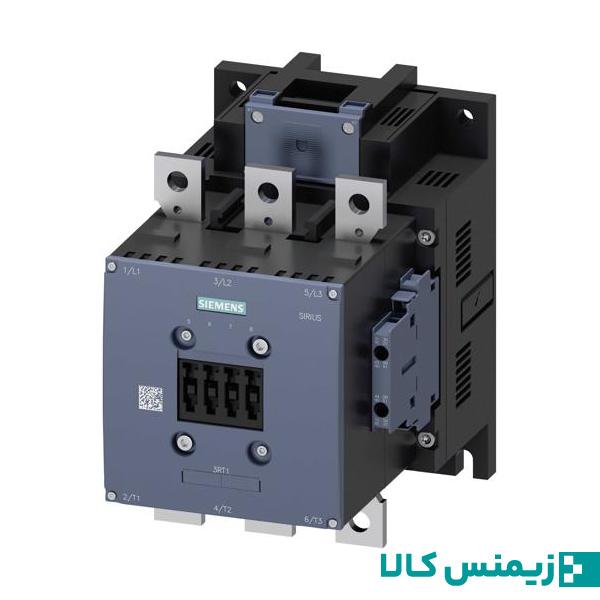

کنتاکتور 225 آمپر زیمنس، کد فنی 3RT1064-6AP36

کنتاکتور 225 آمپر زیمنس با کد فنی 3RT1064-6AP36 عضوی از خانواده 3RT1 است. بوبین این کنتاکتور با ولتاژ 240 – 220 ولت AC (فرکانس 50 و 60 هرتز) یا DC تحریک می شود. این کنتاکتور از سری محصولات موتوری زیمنس است و در کلاس AC3 عرضه می شود. در صورتی که به کنتاکتوری در رنج جریان پایین تر نیاز دارید، کنتاکتور 185 آمپر سه پل زیمنس را می توانید مورد استفاده قرار دهید. قابلیت اطمینان بالا و عملکرد مطمئن کنتاکتور زیمنس خیال شما را از یک انتخاب بدون دردسر راحت می کند. کنتاکتور 225 آمپر زیمنس با کد فنی 3RT1064-6AP36  دارای 4 تیغه کمکی (2NO + 2NC) است و در سایز S10 عرضه شده است. در ادامه به بررسی بیشتر این کنتاکتور خواهیم پرداخت.

مقدمه ای بر کنتاکتور زیمنس

کنتاکتورهای زیمنس در گروه محصولات SIRIUS و زیر دسته SIRIUS CONTROL قرار دارند. قابلیت اعتماد بالا، عمر طولانی و عملکرد مطمئن از جمله شاخصه های بارز این گروه محصولات زیمنس است. این ویژگی ها کنتاکتور زیمنس را به گزینه ای مورد اعتماد در صنایع مختلف تبدیل کرده است. کنتاکتور در کاربردهای مختلفی مورد استفاده قرار می گیرند. با توجه به نوع کاربرد، توان قابل کنترل و ابعاد، کنتاکتورهای زیمنس را می توان در سه دسته کلی زیر تقسیم کرد:

• کنتاکتورهای قدرت
• کنتاکتورهای کنترل یا فرمان
• کنتاکتورهای خازنی

بارهای مختلف الکتریکی به ویژه در لحظه راه اندازی، رفتار متفاوتی دارند. این تفاوت عملکرد سبب دسته بندی کنتاکتورها در گروه های مختلف می شود. هدف از این دسته بندی، تخصصی تر کردن کنتاکتورها متناسب با کاربرد مورد انتظار آن ها است. کنتاکتور 225 آمپر زیمنس در خانواده کنتاکتورهای قدرت قرار دارد. کنتاکتور های قدرت زیمنس طول عمر بالایی دارند و قابلیت قطع و وصل پی در پی مدار به تعداد زیاد را دارند. مشخصات عملیاتی و کاربردی کنتاکتورهای زیمنس در کد فنی آنها نهفته شده است. لازم به ذکر است زیمنس از عبارت Article Number برای معرفی کد فنی استفاده می کند.

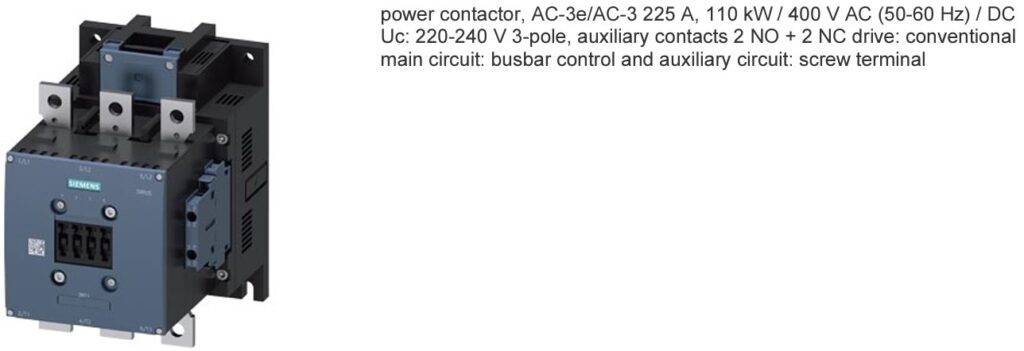

کنتاکتور 225 آمپر سه پل زیمنس با بوبین 240 – 220 ولت AC/DC

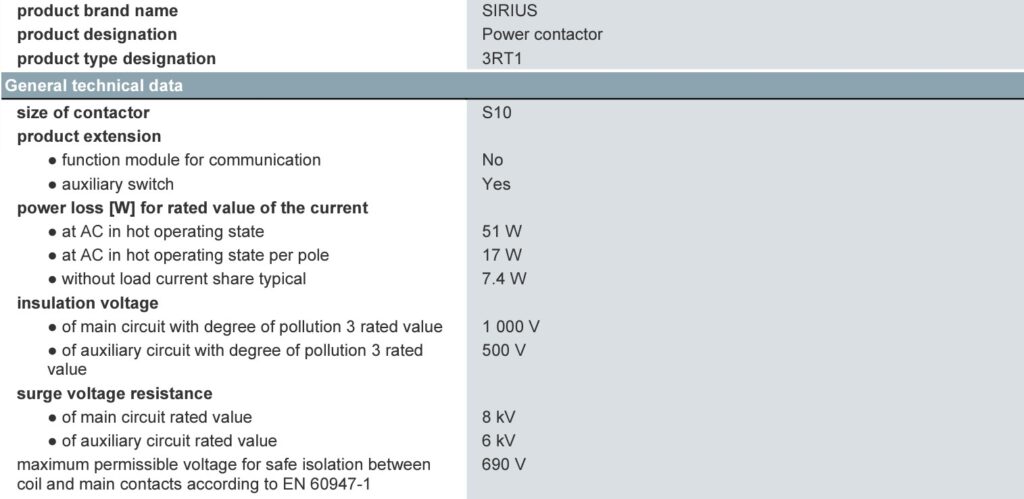

کنتاکتورهای قدرت زیمنس در دو گروه کلی 3RT1 و 3RT2 دسته بندی می شوند. رنج توان، نوع و بزرگی ولتاژ بوبین و همچنین نوع ترمینال ها از جمله تفاوت های اساسی این دو خانواده کنتاکتور زیمنس است. سری 3RT1064-6AP36 از نمونه های کنتاکتور قدرت و عضو خانواده 3RT1 زیمنس است. جدول زیر بخشی از مشخصات فنی درج شده در دیتاشیت این محصول را نشان می دهد: نکات قابل توجه جدول بالا را می توان به صورت زیر خلاصه کرد:

• این کنتاکتور در سایز S10 عرضه می شود
• عدم پشتیبانی از ماژول ارتباطی
• پشتیبانی از اتصال تجهیزات جانبی
• ولتاژ عایقی 690 ولت
• مقاومت در برابر ولتاژ ضربه ای تا 8 KV برای کنتاکت اصلی و 6 kV برای تیغه های جانبی

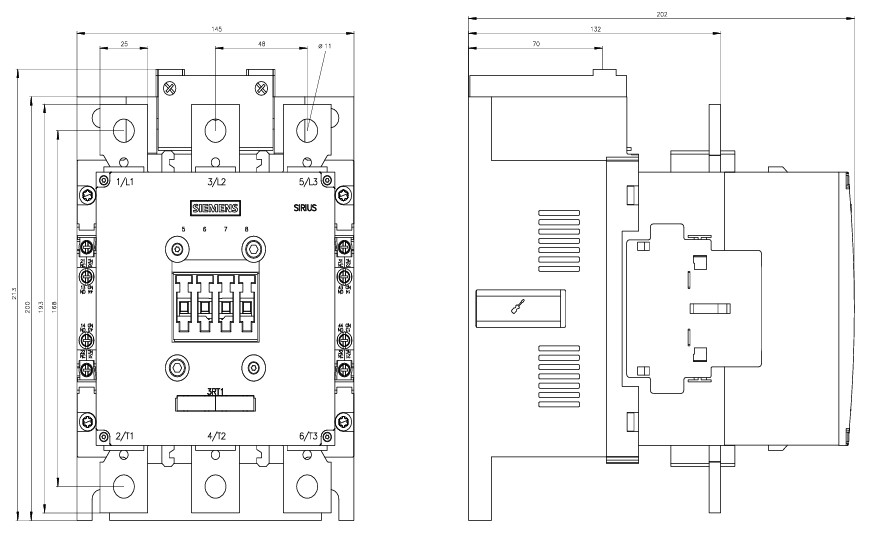

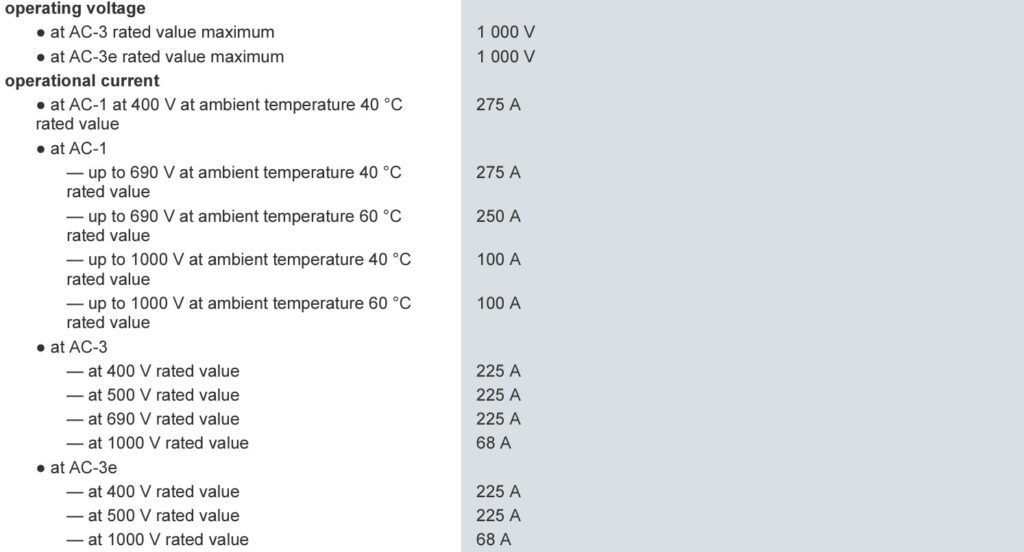

در زمان نصب کنتاکتور و در مرحله طراحی تابلو برق، ابعاد تجهیزات از اهمیت بالایی برخوردار است. کنتاکتور 225 آمپر زیمنس با بوبین 240 – 220 ولت AC/DC در سایزS10  عرضه می شود. شکل زیر ابعاد این کنتاکتور را نشان می دهد. (ابعاد با واحد میلیمتر درج شده اند) این کنتاکتور سه فاز به صورت ویژه برای کنترل بارهای موتوری طراحی شده است. انواع مختلف بارهای الکتریکی در لحظه شروع به کار رفتار متفاوتی دارند. به عنوان مثال موتورها جریانی تا 10 برابر مقدار نامی را در لحظه راه اندازی از مدار می کشند. این در حالی است که جریان راه اندازی بارهای مقاومتی به 1.5 برابر مقدار نامی محدود است. به منظور سهولت انتخاب کنتاکتور متناسب با نوع بار، کنتاکتورها را در گروه های عملیاتی مختلفی دسته بندی و به هر کدام یک کد مشخصه اختصاص می دهند. از آنجا که کدگذاری کنتاکتورها توسط انجمن IEC انجام شده است، با کد مشخصه IEC شناخته می شود. در استاندارد IEC کد مشخصه AC-3 برای معرفی بارهای موتوری AC در نظر گرفته شده است. سری 3RT1064-6AP36 علاوه بر کنترل موتور، برای کنترل برخی بارهای دیگر نیز قابل استفاده است. دقت کنید جریان نامی کنتاکتور بسته به نوع بار و در ولتاژهای مختلف، متفاوت است. جدول زیر جزئیات بیشتری را در این باره به تصویر کشیده است: جریان نامی کنتاکتور مهمترین پارامتری است که در زمان انتخاب کنتاکتور باید مورد توجه قرار بگیرد. به منظور انجام عملیات کنترلی، برخی از کنتاکتورها دارای تیغه های کمکی هستند.

تیغه های کمکی و مدار کنترل

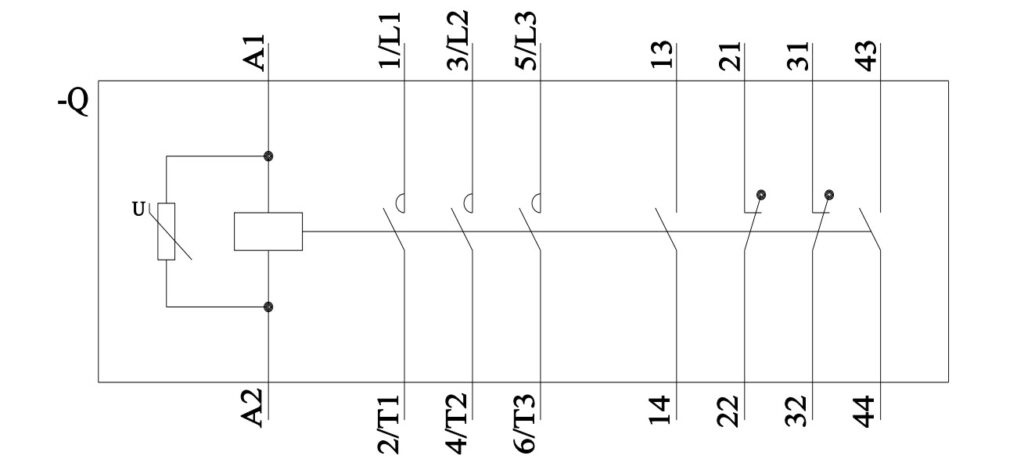

کنتاکتور 225 آمپر زیمنس با کد فنی  3RT1064-6AP36 دارای 4 تیغه کمکی (2NO + 2NC) است. شکل زیر نمایی از وضعیت تیغه های این کنتاکتور را نشان می دهد: شکل بالا را می توان به صورت زیر تفسیر کرد:

• ترمینال های 1، 3 و 5 جهت اتصال فاز ورودی
• ترمینال های 2، 4 و 6 جهت اتصال به موتور
• ترمینال های 13 و 14 و همچنین 43 و 44 دو تیغه کمکی NO
• ترمینال های 21 و 22 و همچنین 31 و 32 دو تیغه کمکی NC
• پایه های A1 و A2 جهت اتصال تیغه کمکی

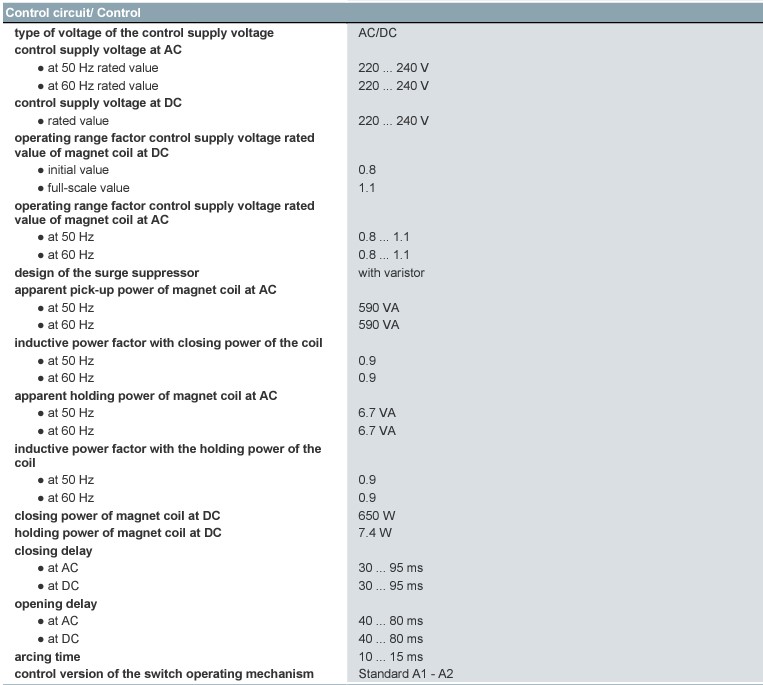

مشخصات دقیق ولتاژ فرمان مورد نیاز برای عملکرد صحیح کنتاکتور 225 آمپر  سه پل موتوری زیمنس در جدول زیر آمده است: از جمله نکات مهم درج شده در جدول بالا می توان به موارد زیر اشاره کرد:

• ولتاژ بوبین کنتاکتور بین 220 تا 240 ولت قابل قبول است
• ولتاژهای AC و DC برای بوبین کنتاکتور قابل استفاده است
• در ولتاژ AC فرکانس های 50 و 60 هرتز قابل قبول است
• زمان بسته شدن تیغه بین 30 تا 95 میلی ثانیه
• زمان باز شدن تیغه بین 40 تا 80 میلی ثانیه
• زمان خنثی سازی جرقه 10 تا 15 میلی ثانیه

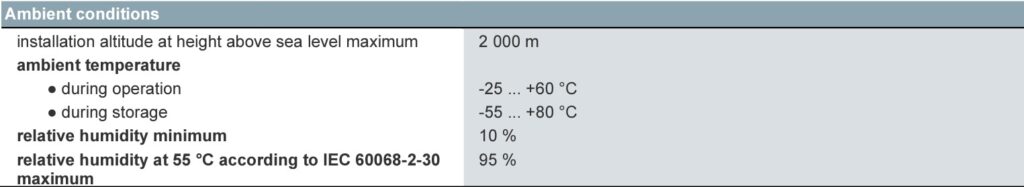

شرایط محیطی محل استفاده می تواند بر عملکرد کنتاکتور و سایر تجهیزات الکتریکی تاثیرگذار باشد. کنتاکتور سه پل 225 آمپر زیمنس با کد فنی 3RT1064-6AP36 را در شرایط استاندارد محیطی زیر می توان مورد استفاده قرار داد:
