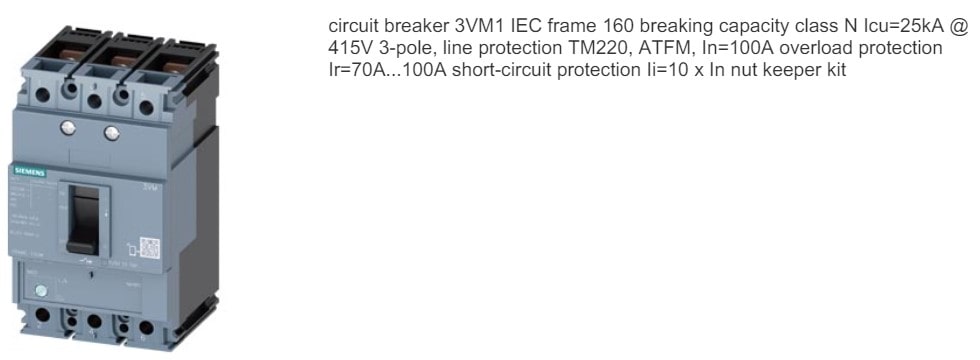

حفاظت از مدار الکتریکی از جمله الزامات استفاده از سیستم هاب الکتریکی است. کلید اتوماتیک از جمله تجهیزات حفاظتی است که مدار را در برابر خطاهای متنوعی ایمن می کند. کلید اتوماتیک 100 آمپر 3VM زیمنس از جمله نمونه های سه پل این کلیدها است. این MCCB قادر است مدار را در برابر خطای اضافه جریان و اتصال کوتاه محافظت کند.
جریان نامی این نمونه کلید اتوماتیک زیمنس 100 آمپر است. در صورت رسیدن جریان عبوری به بزرگی 10 برابر جریان نامی، این بریکر مدار را قطع می کند. همچنین بازه 70 تا 100 آمپر برای مقدار اضافه جریان روی کلید قابل تنظیم است. از دیگر شاخصه های مهم این بریکر می توان به ظرفیت شکست 25 kA در ولتاژ 415 ولت اشاره کرد. با ما همراه باشید تا کلید اتوماتیک 100 آمپر 3VM زیمنس را بیشتر مورد بررسی قرار دهیم.
مقدمه ای بر کلید اتوماتیک
این کلیدها به منظور حفاظت از مدار الکتریکی در برابر آسیب های احتمالی ناشی از حوادث نامطلوب مانند اتصال کوتاه، خطای زمین، اضافه بار و … طراحی شده اند. MCCB در مقایسه با دیگر بریکرها ظرفیت شکست بالاتری دارد. وظیفه اصلی این تجهیزات محافظت از سیستم سوئیچینگ، ترانسفورماتور و سایر دستگاه های الکتریکی است.
این کلیدها را می توان نسخه پیشرفته ای از کلید مینیاتوری یا MCB دانست. با این حال، ویژگیهای اضافی MCCB آن را به یک بریکر برتر تبدیل میکند. از جمله قابلیت های اضافی این کلیدها می توان به کنترل از راه دور و مشخصات تریپ قابل تنظیم (در برخی نمونه ها) اشاره کرد.
کلید کامپکت زیمنس تنوع زیادی دارد و کاربردهای مختلفی را پوشش می دهد. این بریکرها با توجه به نوع کاربری در دسته بندی های مختلفی قرار می گیرند. همه سری های کلید اتوماتیک زیمنس با کد 3V آغاز می شوند.
رایج ترین کلیدهای اتوماتیک زیمنس که در سراسر دنیا مورد استفاده قرار می گیرند کلید اتوماتیک 3VA و سری 3VM هستند. کلید اتوماتیک 3VM با ابعاد جمع و جور و قیمت اقتصادی، رنج جریان 100 تا 630 آمپر را پوشش می دهد.
نمونه های تک پل و دو پل این کلیدها صرفا در جریان 100 آمپر تولید می شود. با این وجود انواع کلیدهای سه پل و 4 پل در جریان های 100، 160، 250، 400 و 630 آمپر عرضه می شوند. هدف زیمنس از تولید این کلیدها، عرضه یک محصول اقتصادی به بازار بوده است.
مشخصات کلید اتوماتیک 100 آمپر 3VM زیمنس
اهمیت حفاظت از مدار الکتریکی در برابر خطاها، انتخاب صحیح بریکرها و سایر تجهیزات حفاظتی را بیش از پیش مهم کرده است. در مقاله “راهنمای انتخاب کلید اتوماتیک” به بررسی مهمترین پارامترهایی که در زمان انتخاب این بریکر باید مورد توجه قرار دهید پرداخته ایم.

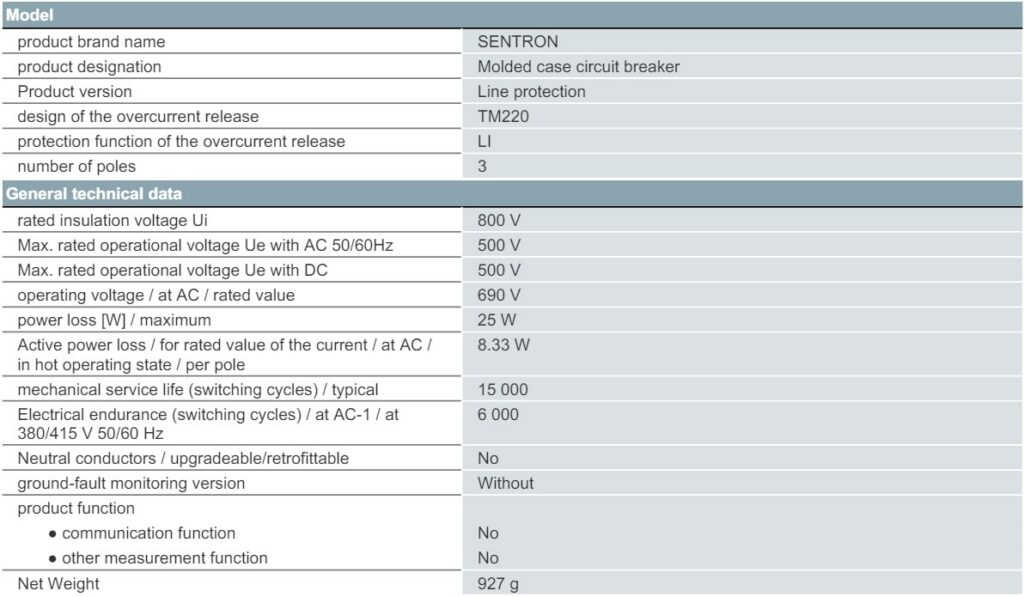

براساس داده های طراحی و مهندسی پارامترهایی از قبیل جریان نامی، ظرفیت شکست و ولتاژ کاری کلید اتوماتیک بسیار حائر اهمیت هستند. مشخصات عمومی کلید اتوماتیک 100 آمپر 3VM زیمنس شامل ولتاژ کاری و … را در جدول زیر ببینید:
مهمترین نکته ای که در این جدول قابل اشاره است، نمودار مشخصه کلید است که از نوع LI است. این مشخصه عملیاتی نشان می دهد بریکر مورد نظر قادر است مدار را در برابر اتصال کوتاه و اضافه جریان محافظت کند. شکل زیر نمودار مشخصه کلید اتوماتیک 100 آمپر 3VM زیمنس را نشان می دهد. جزئیات بیشتر در مورد این نمودار را در مقاله “تریپ یونیت کلید اتوماتیک” ببینید.
تاثیر دما بر عملکرد کلید
جریان نامی یا عملیاتی کلید اتوماتیک تحت تاثیر تغییرات دمایی دستخوش تغییر می شود. جریان خطا یا به عبارت دیگر جریانی که عبور آن سبب تریپ کردن و قطع مدار توسط بریکر خواهد شد، با ضرب عددی در جریان نامی مشخص می شود.

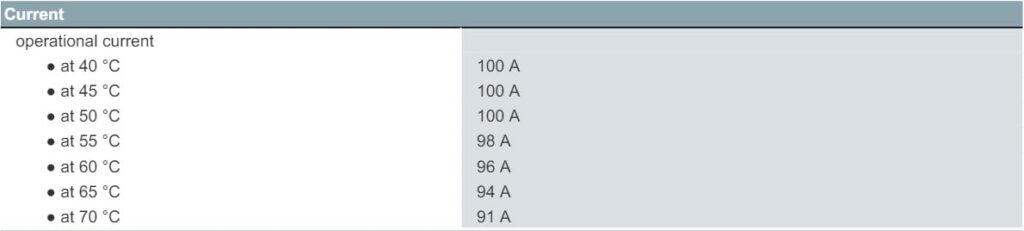

بنابراین تغییرات جریان نامی بریکر، تغییر مقادیر جریان خطا را نیز به همراه خواهد داشت. تغییرات جریان نامی بریکر متناسب با دما را در جدول زیر ببینید:
همانطور که در جدول بالا قابل مشاهده است با عبور دما از 55 درجه سانتیگراد، جریان نامی کلید روند کاهشی در پیش می گیرد
ظرفیت سوئیچینگ کلید اتوماتیک 100 آمپر 3VM زیمنس

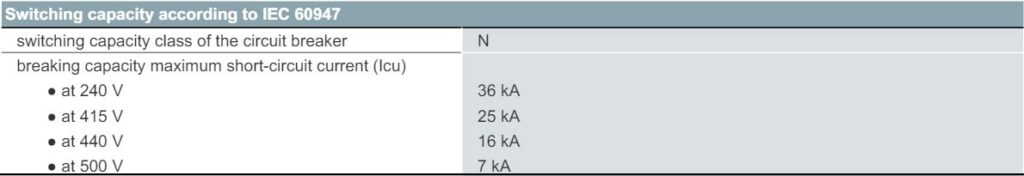

پارامتر مهم دیگری که در انتخاب کلید اتوماتیک باید مورد توجه قرار بگیرد، ظرفیت شکست یا قدرت قطع کلید است. این پارامتر در زمان طراحی براساس حداکثر جریانی که ممکن است در صورت اتصال کوتاه از یک نقطه مدار عبور کند تعیین می شود. در مشخصات بریکر، Icu نشان دهنده حداکثر جریانی است که بریکر می تواند بدون آسیب دیدن از خود عبور دهد.
نکته قابل توجه در این بخش از جدول، تاثیر ولتاژ بار، بر ظرفیت شکست MCCB است.
ابعاد و اندازه ها
در مرحله طراحی تابلو برق، ابعاد تجهیزات مورد استفاده در تابلو از اهمیت بالایی برخوردار است. دو دلیل برای اهمیت بالای این موضوع وجود دارد. اول اینکه ابعاد تابلو برق مورد نیاز براساس ابعاد تجهیزات مورد استفاده در آن تعیین می شود. و دوم اینکه محل نصب تجهیزات در داخل تابلو مشخص می شود.
شکل زیر نمایی از ابعاد فریم سایز 100 آمپر کلید اتوماتیک 3VM زیمنس را نشان می دهد.
اگر هنوز سوالی برای شما باقیست، با ما تماس بگیرید. کارشناسان فنی ما آماده پاسخگویی به سوالات شما هستند. همین الان کلید اتنوماتیک 100 آمپر 3VM زیمنس را با ضمانت اصالت کالا و خدمات پس از فروش از زیمنس کالا سفارش دهید.
